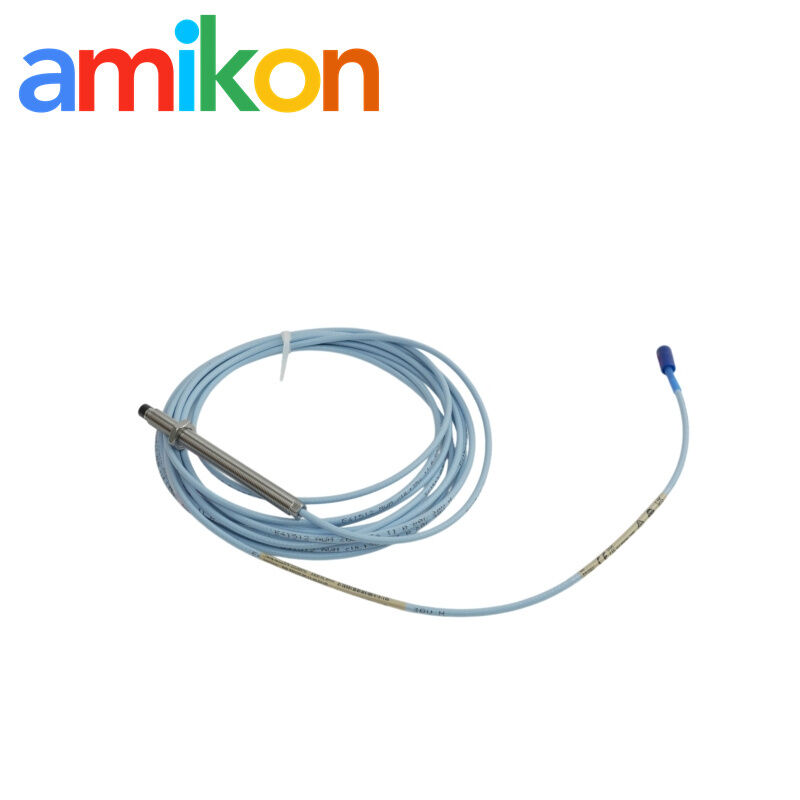

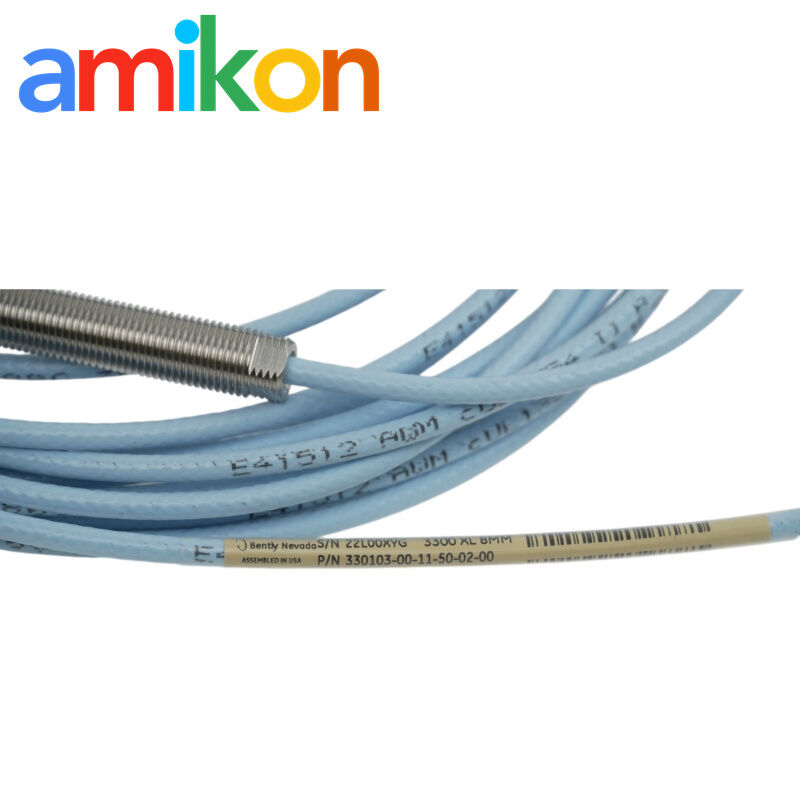

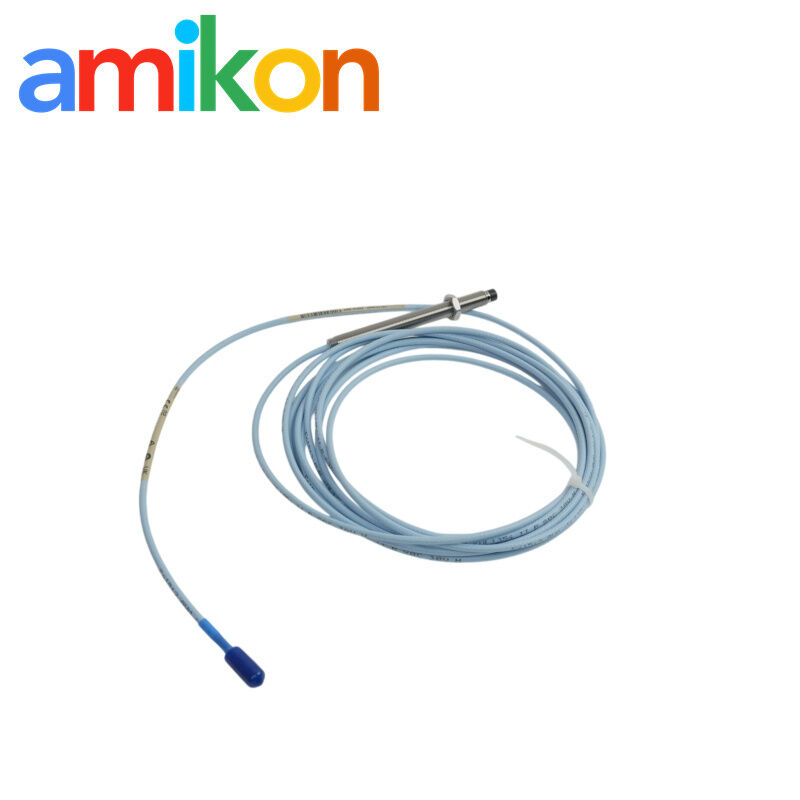

Bently Nevada 330103-00-11-50-02-00 3300 XL 8 mm Proximity Probe
3300 XL 8 mm Standard-Mount-Proximity-Sonde mit M10 × 1 Gewinde, 110 mm Gehäuselänge, 5,0 m Gesamtlänge und miniaturisiertem koaxialem ClickLoc-Anschluss mit Standardkabel.
Produktfunktion
Das 3300 XL 8 mm Proximity-System liefert eine Spannung, die proportional zum Abstand zwischen der Sondenspitze und einem leitfähigen Ziel ist, und ermöglicht so die Messung von statischer Position und dynamischer Vibration. Bently Nevada spezifiziert das System für Vibrations- und Positionsmessungen an Maschinen mit Gleitlagerung sowie für Keyphasor- und Geschwindigkeitsmessanwendungen.
Anwendungs- und Fehlerszenarien
Wird innerhalb eines 3300 XL 8 mm Proximity-Transducersystems zur Überwachung von rotierenden Maschinen auf Vibrationen und Positionen eingesetzt, einschließlich Maschinen mit Gleitlagerung und Keyphasor-bezogenen Messungen.
Typische Ersatzsuchen beziehen sich auf eine ausgefallene oder beschädigte Sonde, ein Problem mit dem Anschluss/Kabel oder einen Verlust oder eine Anomalie des überwachten Vibrations- oder Positionssignals.
Ein ausgefallener Sondenkanal kann die zugehörige Messung aus dem Überwachungs- oder Schutzsystem entfernen, sodass die betrieblichen Folgen von der konfigurierten Schutzlogik der Maschine abhängen.
Technische Spezifikationen
Konfiguration
| Sondenkonstruktion | Standard-Mount, ohne Panzerung |
| Sondenspitzendurchmesser | 8 mm |
| Befestigungsgewinde | M10 × 1 |
| Option für unverschraubte Länge | 00 = 0 mm |
| Option für Gesamtlänge des Gehäuses | 11 = 110 mm |
| Option für Gesamtlänge | 50 = 5,0 m (16,4 ft) |
| Option für Anschluss / Kabel | 02 = miniaturisierter koaxialer ClickLoc-Anschluss, Standardkabel |
| Option für Zulassung | 00 = nicht erforderlich |
Systemleistung
| Linearer Bereich | 2 mm (80 mil) |
| Messbereich | Ca. 0,25 bis 2,3 mm vom Ziel |
| Empfohlener radialer Vibrationsspalt | −9 Vdc, ca. 1,27 mm (50 mil) |
| Skalierungsfaktor | 7,87 V/mm (200 mV/mil) ±5% unter spezifizierten Referenzbedingungen |
| Frequenzgang | 0 bis 10 kHz, +0/−3 dB, mit bis zu 305 m Feldverkabelung |
| Mindest-Flachziel | 15,2 mm (0,6 Zoll) Durchmesser |
| Standard-Sondentemperatur | −52°C bis +177°C (−62°F bis +350°F) |
Systemkonfiguration
Bently Nevada definiert dies als die drei Komponenten des 3300 XL 8 mm Proximity-Transducersystems. Das 3300 XL 8 mm System unterstützt die Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren innerhalb des Systems. Die 5-m-Sondenkonfiguration ist für die Verwendung mit dem 5-m-Proximitor-Sensor ausgelegt.
Ersatzprüfung
Bestätigen Sie die M10 × 1 Befestigungsanordnung und die 110 mm Gehäusekonfiguration.
Bestätigen Sie die 5,0 m Sondenkonfiguration und die entsprechenden Systemkomponenten.
Verifizieren Sie nach der Installation den Sondenabstand und die Kanalanzeige gemäß dem geltenden Verfahren.
+86 180 2077 6792
Senden Sie für die Ersatzbestätigung oder ein Angebot die vollständigen Modelldaten.
FAQ
Ist 330103-00-11-50-02-00 ein vollständiges 3300 XL 8 mm Transducersystem?
Kann diese 5,0 m Sonde mit einer anderen Systemlänge verwendet werden?
Was bedeutet die Endung 02 in dieser Teilenummer?
Was ist der spezifizierte normale Sondenabstand für die radiale Vibrationsmessung?
Was sollte überprüft werden, wenn die Ersatzsonde ein abnormales Signal liefert?
