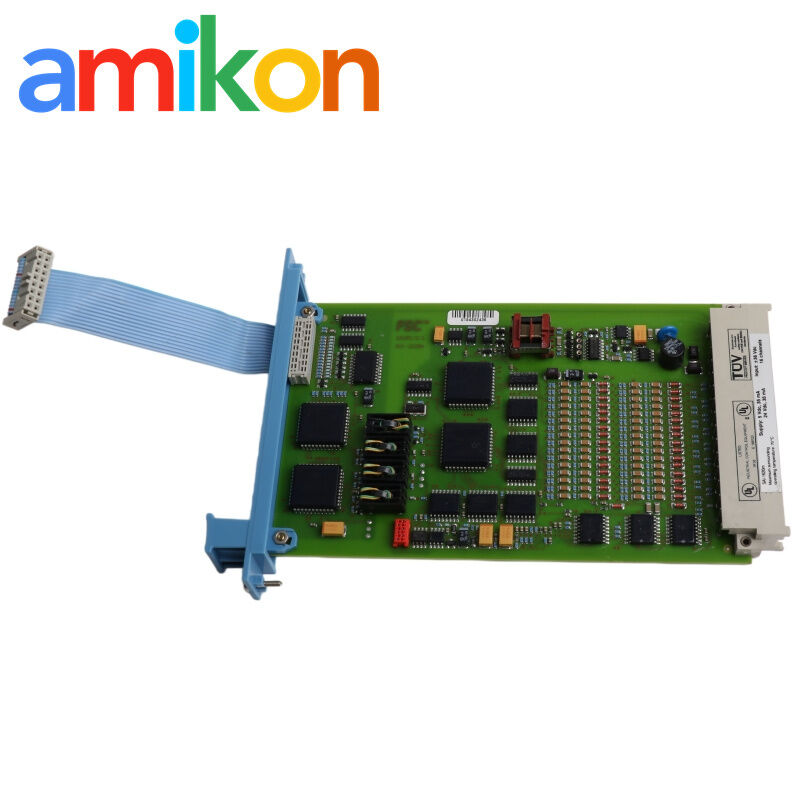

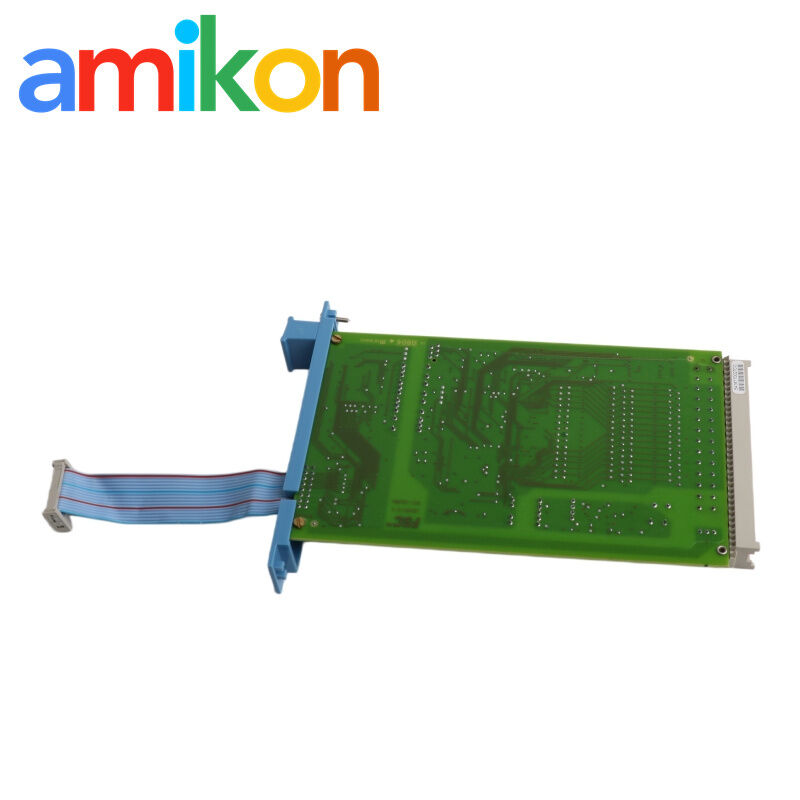

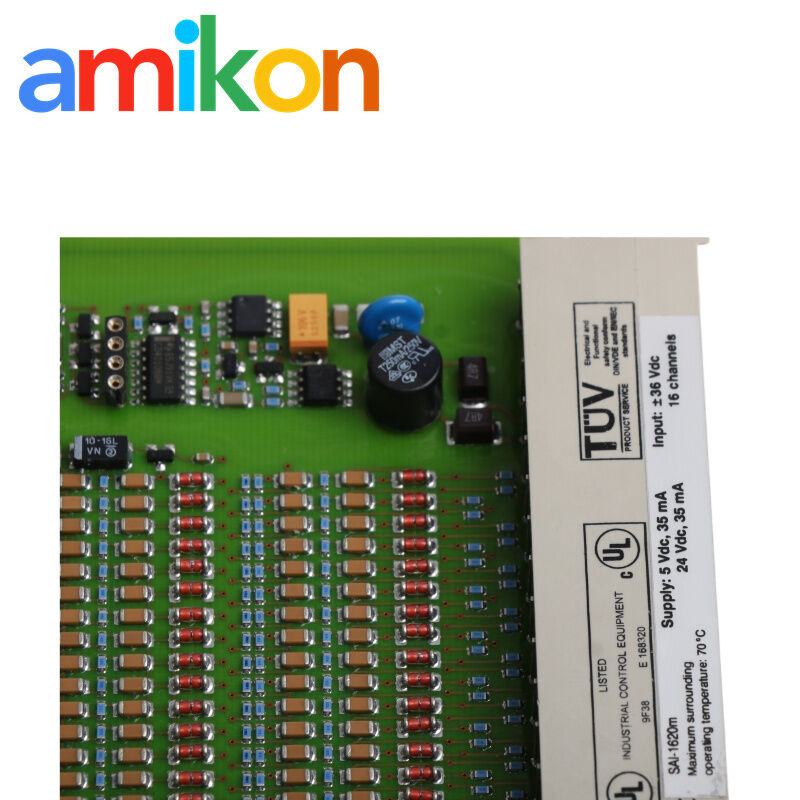

Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M

Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M

Module d'entrée analogique Honeywell à 16 canaux

Module d'entrée analogique sûr avec garantie

Module d'entrée du contrôleur Honeywell

Nom de marque:

Honeywell

Numéro de modèle:

FC-SAI-1620M

Contactez-nous
Demandez une citation
Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M Module d'entrée analogique à 16 canaux sécurisé Honeywell FC-SAI-1620M
Détails de produit
Mettre en évidence:

Module d'entrée analogique Honeywell à 16 canaux

,

Module d'entrée analogique sûr avec garantie

,

Module d'entrée du contrôleur Honeywell

Produits connexes
Bon prix Module de sauvegarde de mémoire Honeywell CC-SCMB05 51308657-106 51308658-276 Enhanced C300v5 En ligne

Module de sauvegarde de mémoire Honeywell CC-SCMB05 51308657-106 51308658-276 Enhanced C300v5

Obtenez le meilleur prix
Bon prix Honeywell CC-SCMB02 51199932-200 Ensemble de sauvegarde de mémoire C300 En ligne

Honeywell CC-SCMB02 51199932-200 Ensemble de sauvegarde de mémoire C300

Obtenez le meilleur prix
Bon prix Honeywell CC-TSF901 CC-SFW901 Assemblage IOTA de pare-feu de sécurité à 8 ports En ligne

Honeywell CC-TSF901 CC-SFW901 Assemblage IOTA de pare-feu de sécurité à 8 ports

Obtenez le meilleur prix
Bon prix Pare-feu de contrôle horizontal à 9 ports Honeywell CC-HCN911 51307206-175 IOTA En ligne

Pare-feu de contrôle horizontal à 9 ports Honeywell CC-HCN911 51307206-175 IOTA

Obtenez le meilleur prix
Contactez-nous
Contact maintenant
Description de produit
La valeur de l'émission est la valeur de l'émission

Honeywell • résumé du produit

Le numéro d'immatriculation du véhicule est:

Le FC-SAI-1620M est un module d'entrée analogique de haute densité sûr pour Honeywell Safety Manager. Il acquiert seize entrées de tension pour les mesures de processus liées à la sécurité.

Le type
Module d'entrée analogique sécurisé
Système
Responsable de la sécurité
Concentrez-vous
Les entrées de 16 × 0·4.1 V
Marque
Je ne sais pas.

Données officielles

Spécifications techniques

Sélectionnez un groupe pour afficher ses spécifications vérifiées.

Voir les spécifications du module 8.> >
Type de module
Entrée analogique sûre à haute densité
Canaux d'entrée
16
Plage d'entrée
0 à 4,1 V
Capacité de sécurité
SIL 3 selon la norme IEC 61508
Dispositions d'isolation
Entrées analogiques isolées avec une tension commune de 0 V sur les 16 canaux
Formats
4 TE, 3 HE (4 ch, 3U)
Construction
d'une épaisseur n'excédant pas 1 mm
Approbations énumérées par Honeywell
CE, TÜV, UL, CSA et FM
Voir 10 spécifications électriques> >
Résistance à l'entrée
> 1 MΩ
Capacité de charge maximale
100 nF
Conversion A/D
12 bits
Inécrité du convertisseur A/D
± 1 LSB
Indécision du module
< 0,25%
Entrée maximale absolue
± 36 V de courant continu
Des conversations croisées
> 60 dB
Retour de tension externe
0 à 4,1 V; résistance d'entrée typique 1 MΩ
5 V de courant continu
35 mA
24 V de courant continu
35 mA

Officiellement documenté

Compatibilité et remplacement

Les hypothèses de substitution et de migration non confirmées sont exclues.

Options officielles d'interface de signal

Pour les signaux de champ de 0 ̊20 mA, Honeywell documente la conversion par TSAI-1620M, TSHART-1620M, TSGAS-1624, TSFIRE-1624 ou le convertisseur de fond BSAI-1620ME.Les signaux thermocouple et Pt100 nécessitent un convertisseur dédié à 0 ((4) ∼20 mA avant l'interface courant-tension documentée..

Contextes du champ

Applications et scénarios de défaut

Scannez le symptôme, première vérification et risque opérationnel.

!
01Mesure de la boucle de sécurité
Vous observez?

La lecture est absente ou hors de la fourchette attendue.

Vérifiez

Vérifiez le convertisseur, la puissance de la boucle et la tension d'entrée du module.

Risque

Un permis peut être bloqué ou un voyage de sécurité peut être lancé.

Je ne sais pas.
02Problème de précision du canal
Vous observez?

Un canal n'est pas d'accord avec la valeur de référence.

Vérifiez

Comparez les lectures de terminaison et de module; vérifiez les 0 V communs.

Risque

Les essais de preuve peuvent être prolongés jusqu'à ce que la source de dérive soit trouvée.

Je ne sais pas.
03Surtension d'entrée
Vous observez?

Le canal est saturé ou cesse de représenter le processus.

Vérifiez

Isolez le circuit et vérifiez la source et le câblage.

Risque

La mesure de sécurité peut rester indisponible.

Services commerciaux

À propos d' Amikon & Service

Examen des commandes, inspection, expédition et support après-vente en un seul flux de service concis.

Service commercial de l'AmikonSéparé des données techniques du fabricant
Amikon team and service environment
Visite de l'équipe Amikon et du client
Amikon inspection and service activity
Épreuves sur banc et révision de la configuration
01
Révision de la commande
Numéro de pièce, quantité et contexte du système confirmés.
02
Inspection et essais
Condition et vérifications disponibles enregistrées.
03
Emballage et expédition
Emballage de protection préparé pour la destination.
Décès
Rapport immédiat avec les preuves.
Retours
Autorisation préalable requise.
Garantie
Conditions énoncées dans la citation.
Services après-vente
Soutien de suivi sur commande.

Liste de vérification RFQ

Envoyez cinq détails de commande.

Des informations suffisantes pour examiner la demande sans en supposer la compatibilité.

Numéro de la partie
Quantité
Destination
Date requise
Modèle de machine / système

Références d'approvisionnement indépendantes

Les pièces détachées de plusieurs marques sont également demandées

Trente modèles ont été sélectionnés à partir de la liste de référence fournie pour des enquêtes d'approvisionnement indépendantes.

Ces modèles sont uniquement des références indépendantes pour les marchés publics et ne remplacent pas FC-SAI-1620M. La compatibilité, la configuration et l'inventaire doivent être confirmés séparément pour chaque demande.
Les données de référence doivent être fournies conformément à l'annexe I.
05804-318 ER20
ITT 48069
Pour les appareils à commande numérique
Pour le PEV-1/4-B
2907679
Le MHSV-4B
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité.
Le système de contrôle de l'équipement doit respecter les règles suivantes:
Le numéro de série est le WMZT2D20
505 à 6308
Le nombre de personnes concernées par la demande est le suivant:
RCMT32.5-1A
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
32.5-1A VC29
Résultats de l'enquête
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
751659
05022639001
E0X95AA
L'équipement est équipé d'un système de contrôle de la qualité.
2000-5420/1399 à 987
TPU321 IC9054
7080 à 25
ATMR5
Le nombre total d'équipements utilisés est fixé par la Commission.
PX410-025GI
Le numéro de série est le numéro de série de l'appareil.
Le groupe KA34U

Six questions posées par l'acheteur pour le FC-SAI-1620M

Questions fréquentes

Les questions relatives à l'approvisionnement, au remplacement et aux défauts spécifiques à ce numéro de pièce exact.

Peut-on brancher une boucle de champ de 20 mA directement à Honeywell FC-SAI-1620M?> >
Aucune entrée de courant continu n'est documentée.Honeywell spécifie la conversion de courant en tension par l'assemblage de terminaison applicable ou le convertisseur de fond BSAI-1620ME avant que FC-SAI-1620M ne mesure le signal.
Pourquoi le terminal ou le convertisseur doit-il être identifié avant de remplacer Honeywell FC-SAI-1620M?> >
Le terminal installé ou le convertisseur BSAI-1620ME définit la façon dont un signal de courant de champ est présenté à ces entrées.
Qu'est-ce qui doit être vérifié lorsqu'un canal Honeywell FC-SAI-1620M est saturé?> >
Avant de remplacer le module, vérifiez la source de champ, la sortie de terminaison ou de convertisseur, le câblage et la tension commune de 0 V par rapport à la plage de mesure documentée de 4,1 V.
Honeywell FC-SAI-1620M peut-il être utilisé pour une fonction de sécurité SIL 3?> >
Honeywell identifie le FC-SAI-1620M comme un module d'entrée analogique à 16 canaux sûr adapté aux applications SIL 3 conformément à la CEI 61508.
Honeywell FC-SAI-1620M fournit-il une lecture séparée de tension externe?> >
Les données officielles du module indiquent 16 entrées analogiques et 16 entrées de lecture de tension externe, toutes deux avec une plage de 0 ̊4.1 V.
Quels détails empêchent une mauvaise commande de Honeywell FC-SAI-1620M?> >
Indiquer le numéro de pièce complet, la révision du module, le contexte matériel du gestionnaire de sécurité, le type de terminaison ou de convertisseur BSAI, la plage de signaux et la quantité requise.
