Tích hợp Modbus TCP của bên thứ ba
Liên kết bộ điều khiển AC 800M với các thiết bị Ethernet được hỗ trợ bằng giao tiếp yêu cầu/phản hồi Modbus TCP.

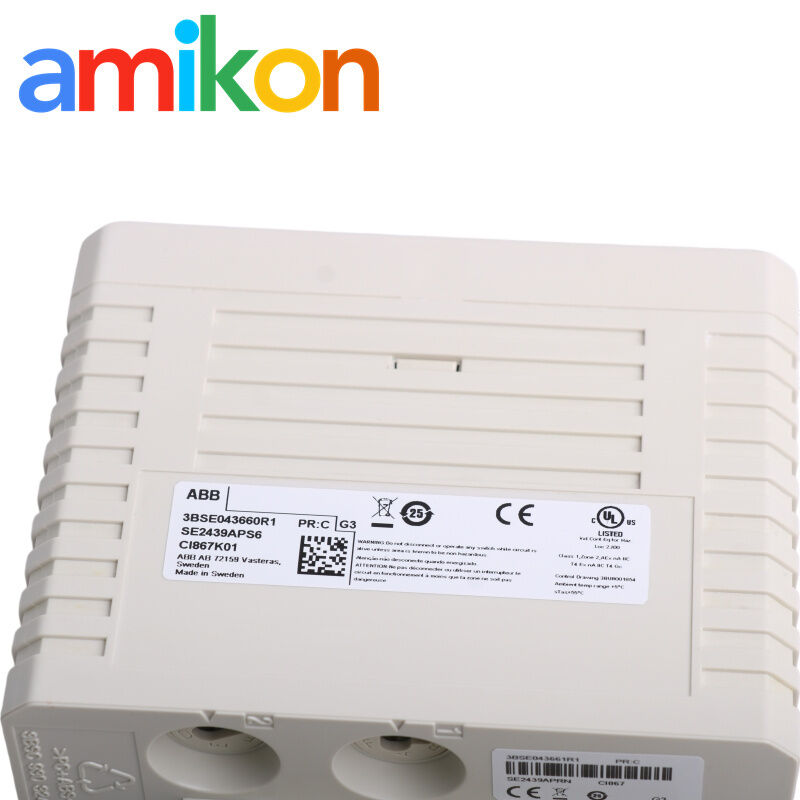

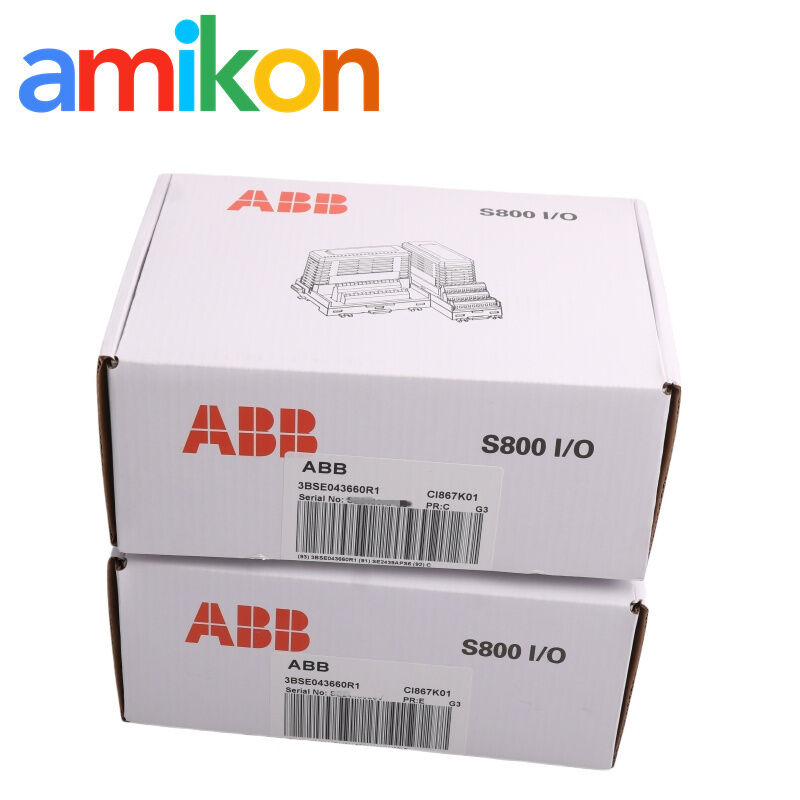

ABB CI867K01 Giao diện TCP Modbus hai kênh cho AC 800M
ABB CI867K01 Modbus TCP Interface
Giao diện hai kênh AC 800M
ABB PLC Modbus TCP module
Hàng hiệu:
ABB
Số mô hình:
CI867K01
Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Số bài viết ABB:
3BSE043660R1
Làm nổi bật:
ABB CI867K01 Modbus TCP Interface
,Giao diện hai kênh AC 800M
,ABB PLC Modbus TCP module
Sản phẩm liên quan
Liên hệ với chúng tôi
Liên hệ ngay bây giờ
Mô tả sản phẩm
ABB · CI867K01
Giao diện Modbus TCP hai kênh ABB CI867K01 cho AC 800M
Gói giao diện Modbus TCP ABB CI867K01 với hai kênh Ethernet, đế TP867, tính năng dự phòng, thay nóng và chi tiết tích hợp AC 800M.
LoạiBộ giao diện Modbus TCP hai kênh
Hệ thốngABB AC 800M / System 800xA
Trọng tâmTích hợp thiết bị Ethernet
Thương hiệuABB
Tình trạng sẵn có, thời gian giao hàng và xem xét đơn hàng CI867K01
Gửi yêu cầu báo giáGiới thiệu sản phẩm
CI867K01 kết nối AC 800M với các thiết bị Modbus TCP thông qua hai kênh Ethernet. Bộ sản phẩm bao gồm CI867 và TP867 và hỗ trợ dự phòng mô-đun và thay nóng.
Lưu ý kỹ thuật: CI867A không giống hệt nhau theo từng kênh; xem xét các cổng Ethernet, cấu trúc liên kết và phần mềm trước khi di chuyển.
Thông số kỹ thuật
Chọn một danh mục để xem thông số kỹ thuật của nó. Tất cả các danh mục đều đóng theo mặc định.
Nhận dạng & chức năngXem 3 thông số kỹ thuậtẨn thông số kỹ thuật⌄
| Số hiệu bài viết ABB | 3BSE043660R1 |
|---|---|

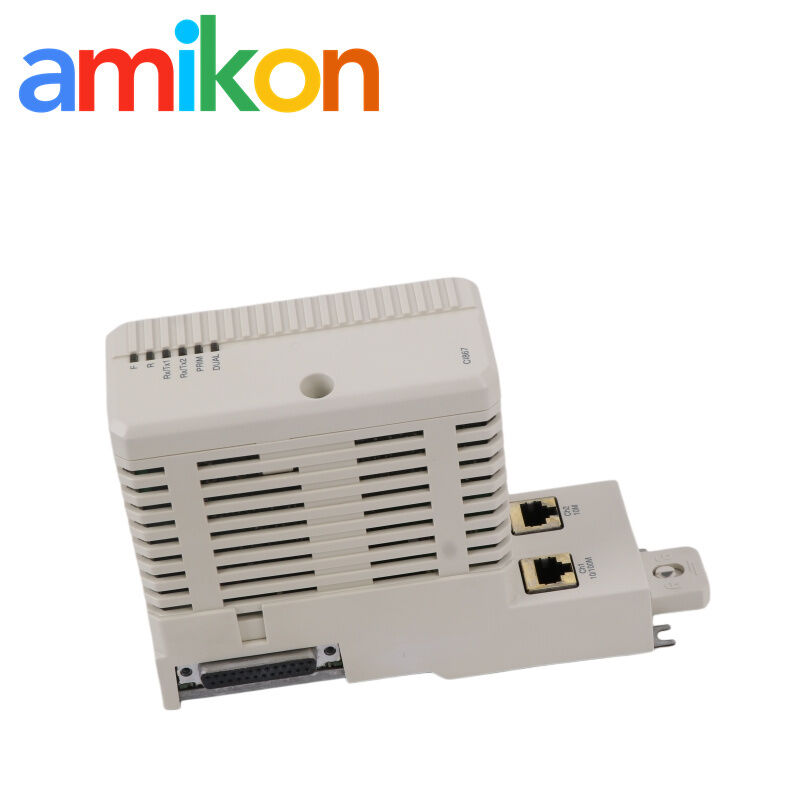

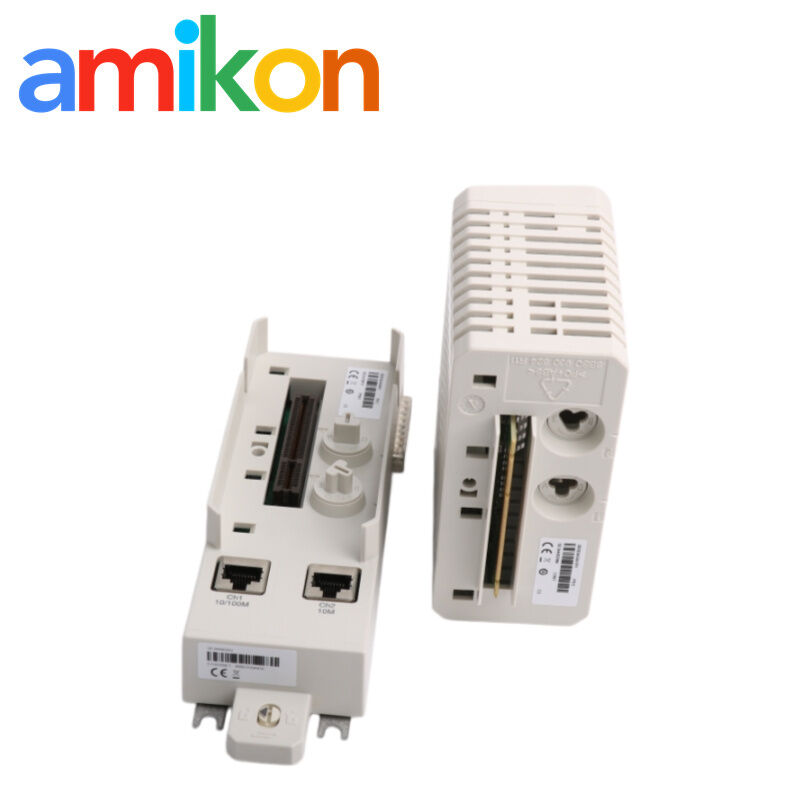

| Nội dung gói | Giao diện truyền thông CI867 (2 kênh) + đế TP867, rộng 60 mm |
| Đèn báo trạng thái | Chạy bình thường, lỗi ngoại lệ, Rx/Tx cho cả hai kênh, cấu hình chính và dự phòng |
Giao diện & hiệu suấtXem 5 thông số kỹ thuậtẨn thông số kỹ thuật⌄
| Giao thức / vai trò | Modbus TCP; master/slave trong phác thảo mô-đun truyền thông ABB |
|---|---|
| Số lượng kênh | 2 |
| Tốc độ CH1 | 10/100 Mbit/s, IEEE 802.3u 10/100Base-TX |
| Tốc độ CH2 | 10 Mbit/s, IEEE 802.3 10Base-T |
| Đầu nối | RJ45 cái, 8 chân trên TP867 |
Tích hợp & chẩn đoánXem 6 thông số kỹ thuậtẨn thông số kỹ thuật⌄
| Dự phòng đường truyền | Không có trong phác thảo mô-đun truyền thông ABB |
|---|---|
| Dự phòng mô-đun | Có |
| Thay nóng | Có |
| Sử dụng bộ điều khiển có độ tin cậy cao | Có |
| Số lượng đơn vị tối đa trên CEX-Bus | 12 |
| Dòng điện CEX-Bus 24 V | 160 mA điển hình; 250 mA tối đa trong hướng dẫn sản phẩm được trích dẫn |
Nguồn, môi trường & kích thướcXem 4 thông số kỹ thuậtẨn thông số kỹ thuật⌄
| Tản nhiệt | 3.8 W điển hình |
|---|---|
| Lớp bảo vệ | IP20 theo EN 60529 / IEC 529 |
| Chứng nhận trong hướng dẫn được trích dẫn | UL 508 và UL 60079-15; Class 1 Zone 2 |
| Kích thước / trọng lượng gói | 59 × 185 × 127.5 mm; 700 g bao gồm đế |
Khả năng tương thích & thay thế
Kết nối bộ điều khiển. ABB cho biết CI867/TP867 kết nối bộ điều khiển AC 800M với các thiết bị Ethernet bên ngoài bằng Modbus TCP. Kết nối mạng được thực hiện thông qua một bộ chuyển mạch Ethernet.
Tín hiệu vòng đời. Các ví dụ về Hệ thống Điều khiển của ABB đánh dấu CI867K01 là Cổ điển với một sản phẩm thay thế có sẵn. Danh sách xem được trích dẫn không xác định số hiệu bộ phận kế nhiệm trực tiếp.
Phần cứng A mới hơn. Tài liệu hiện tại của ABB liệt kê CI867A (3BSE092689R1) là một giao diện một kênh và đối chiếu rõ ràng nó với CI867 hai cổng trước đó. Do số lượng cổng thay đổi, trang này không trình bày CI867A như một sản phẩm thay thế trực tiếp. Xác nhận phiên bản phần mềm, địa chỉ, vai trò master/slave và cấu trúc liên kết vật lý trước khi di chuyển.
Ứng dụng & Kịch bản lỗi
Kiến trúc cài đặt hai cổng
Các nhóm bảo trì phải ghi lại thiết bị hoặc đường dẫn bộ chuyển mạch nào sử dụng CH1 và CH2; CH2 bị giới hạn ở 10 Mbit/s.
Không có liên kết hoặc không có phản hồi
Kiểm tra bộ chuyển mạch Ethernet, kết nối RJ45, chỉ báo liên kết/lưu lượng, cài đặt IP và tình trạng sẵn có của thiết bị trước khi thay đổi phần cứng.
Không khớp chính/dự phòng
Xem lại cấu hình dự phòng mô-đun và chỉ báo chính. Bản sao vật lý đơn thuần không tạo thành một cặp dự phòng hợp lệ.
Rủi ro gián đoạn liên quan đến di chuyển
Di chuyển sang CI867A một kênh mà không có kế hoạch cấu trúc liên kết có thể làm kẹt kết nối CH2 cũ hoặc thay đổi đường dẫn mạng dự kiến.
Hỗ trợ phụ tùng độc lập
Amikon có thể xem xét số hiệu bộ phận, hệ thống đã cài đặt, số lượng, điểm đến và ngày yêu cầu trước khi báo giá, giúp các nhóm bảo trì tránh các yêu cầu mua hàng không đầy đủ.
Kiểm tra trước khi xảy ra sự cố
- Lập bản đồ cả hai cổng Ethernet và ghi lại tốc độ cũng như điểm đến bộ chuyển mạch của chúng.
- Xuất địa chỉ IP, vai trò Modbus và cấu hình thiết bị.
- Xác nhận quy trình bảo trì dự phòng và thay nóng trong dự án tại chỗ.
- Nếu xem xét CI867A, hãy xác minh phiên bản 800xA cần thiết và thiết kế lại việc sử dụng cổng thứ hai.
Amikon Cung cấp & Dịch vụ
Hỗ trợ đa thương hiệu độc lập cho các yêu cầu bảo trì, sự cố và hệ thống cũ.
Xem xét đơn hàngSố hiệu bộ phận, số lượng, điểm đến và ngày yêu cầu đã được kiểm tra.
Kiểm tra & thử nghiệmKiểm tra nhãn, tình trạng và số sê-ri; thử nghiệm khi được đồng ý.
Đóng gói & vận chuyểnĐóng gói xuất khẩu bảo vệ và phối hợp giao hàng.
DOA, trả hàng & bảo hànhXem xét sự cố kịp thời theo các điều khoản trả hàng và bảo hành đã báo giá.
Yêu cầu báo giá
- Số hiệu bộ phận
- Số lượng
- Điểm đến
- Ngày yêu cầu
- Mô hình máy / hệ thống
Liên hệ RFQ trực tiếpMiya ZhengHỗ trợ phụ tùng tự động hóa công nghiệp
Emailsales@amikon.cn
WhatsApp+86 180 2077 6792
Websitedcscontroller.com
Phụ tùng đa thương hiệu cũng được yêu cầu
- 44B399885-002/4
- 44B399844-002/4
- 634487G
- STEINER 513102-18758
- P0960BX-0C
- BDG0103
- MDH-L425-D
- TM30050
- TM80125
- CJ2MCPU1122
- TM25020
- FT-35
- 1000X-4
- F3042.UW31.031.Z02.15
- GE 4116J81
- GE 137D5195G
- H1099 1977047C-D0
- GE 872D445-0
- Allen Bradley 634275
- WT-40-271-A
- WT-40-283-A
- MTS0312C8716UNMT7
- VTX5900
- EV717FR2
- 228-24922D
- SK-95064
- IC600BF831K
- BT-000-K-3 1/2-60-2
- M8301-60014
- RA265.2-100E
Các mô hình này chỉ được liệt kê như các tài liệu tham khảo tìm nguồn cung ứng độc lập. Chúng không phải là sản phẩm thay thế cho CI867K01. Khả năng tương thích, cấu hình và kho hàng phải được xác nhận riêng cho từng mặt hàng.
Câu hỏi thường gặp về CI867K01
ABB CI867K01 cung cấp bao nhiêu kênh Ethernet?
Gói sử dụng giao diện hai kênh trước đó: CH1 là 10/100 Mbit/s và CH2 là 10 Mbit/s.
ABB CI867K01 có hỗ trợ thay nóng và dự phòng mô-đun không?
Có. Cả hai đều được ghi lại trong tài liệu bộ điều khiển và giao diện truyền thông của ABB.
ABB CI867K01 có thể kết nối trực tiếp mà không cần bộ chuyển mạch Ethernet không?
Tài liệu của ABB quy định rằng cáp Ethernet được kết nối với mạng chính thông qua bộ chuyển mạch Ethernet.
ABB CI867A có phải là sản phẩm thay thế trực tiếp cho ABB CI867K01 không?
ABB xác định phiên bản A là mới hơn nhưng nó có một kênh thay vì hai. Do đó, không có tuyên bố thay thế trực tiếp; hãy xác minh cấu trúc liên kết và phần mềm trước khi di chuyển.
Chẩn đoán nào giúp khắc phục sự cố ABB CI867K01?
Sử dụng các chỉ báo chạy/lỗi, Rx/Tx1, Rx/Tx2, chế độ chính và dự phòng cùng với chẩn đoán bộ chuyển mạch và thiết bị Modbus.
Cần những gì để có báo giá ABB CI867K01?
Cung cấp số hiệu bộ phận, số lượng, điểm đến, ngày yêu cầu, mô hình bộ điều khiển/hệ thống, phiên bản phần mềm và ghi chú mô tả cả hai kết nối cổng Ethernet.
