Bfully Nevada 133396-01 Módulo de E/S de detección de exceso de velocidad
Bfully Nevada 133396-01 Módulo de E/S de detección de exceso de velocidad
Bently Nevada 133396-01 medición de velocidad redundante
Sistema de seguridad de las turbinas de gas de protección contra exceso de velocidad
Protección contra el exceso de velocidad de las turbinas de vapor Bently Nevada 3500 rack
Lugar de origen:
EE.UU
Nombre de la marca:
Bently Nevada
Número de modelo:
133396-01
Éntrenos en contacto con
Pida una cita
Detalles del producto
Modelo:
133396-01
País natal:
EE.UU
Lugar de envío:
Xiamén, China
Envío:
TNT, DHL, FedEx, EMS, UPS
Cantidad mínima de pedido:
1 pieza
Embalaje:
Nuevo embalaje original.
Tamaño estimado de envío:
2,4x11x24cm
peso:
0,44 kilogramos
Resaltar:
Bently Nevada 133396-01 medición de velocidad redundante
,Sistema de seguridad de las turbinas de gas de protección contra exceso de velocidad
,Protección contra el exceso de velocidad de las turbinas de vapor Bently Nevada 3500 rack
Pago y términos de envío
Cantidad de orden mínima
1
Precio
66USD
Detalles de empaquetado
Nuevo y original
Tiempo de entrega
2-3 días laborables
Condiciones de pago
T/T
Capacidad de la fuente
en stock
Productos relacionados
Vídeo
Bently Nevada 3077-755A DCS control card with 2 GHz processor and Modbus communication interface for industrial durability
Consiga el mejor precio
Bently Nevada 82365-01 Alarm Relay Module with Emergency Shutdown Linkage and Data Logging for Legacy 3300 Systems
Consiga el mejor precio
Vídeo
Bently Nevada 3300/30 Six-Channel Thermocouple Temperature Monitor Module with Type J, K, T, E Inputs and Alert and Danger Setpoints
Consiga el mejor precio
Vídeo
Bently Nevada 330930-065-01-05 6.5 Metres Proximity Transducer Extension Cable with Stainless Steel Armor and FEP Jacket
Consiga el mejor precio
Éntrenos en contacto con
Contacto ahora
Descripción de producto

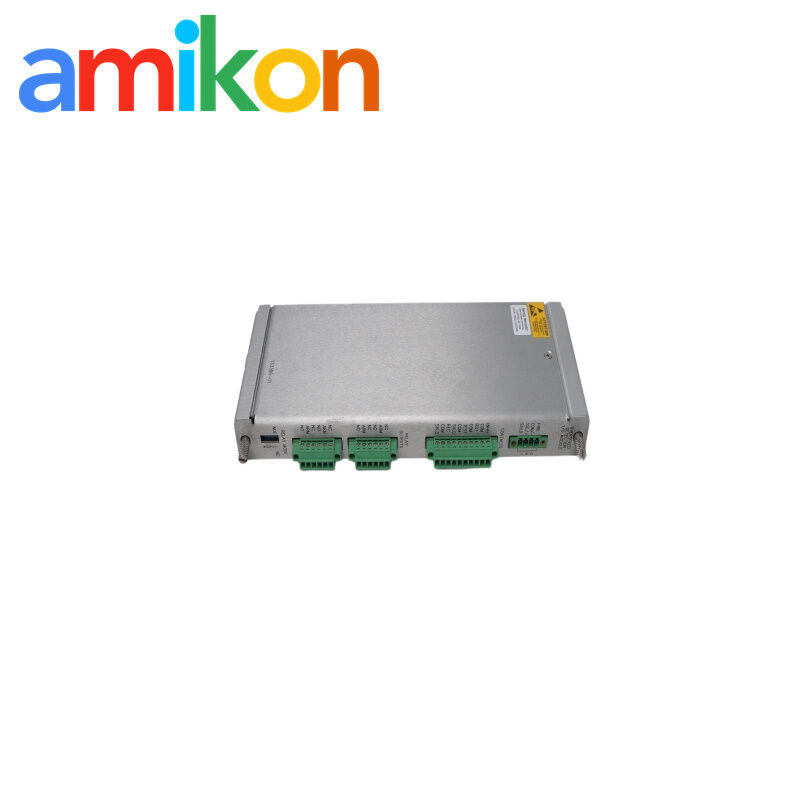

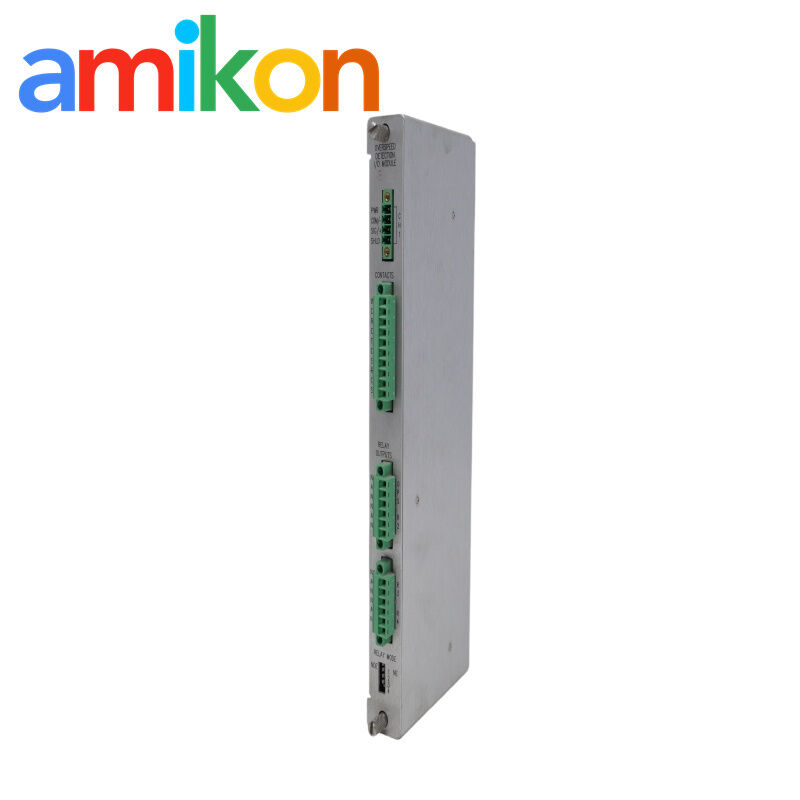

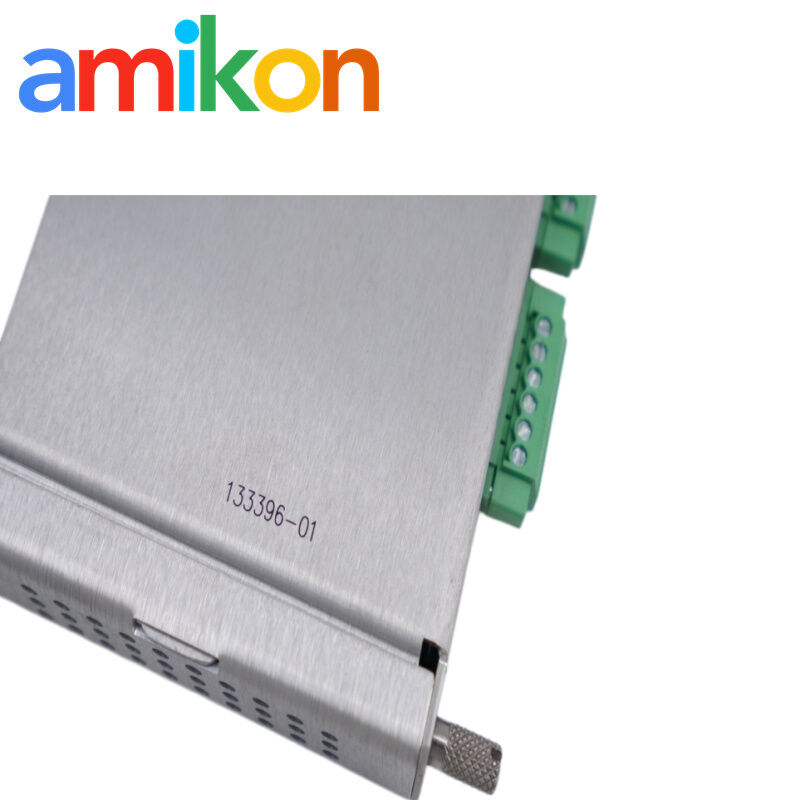

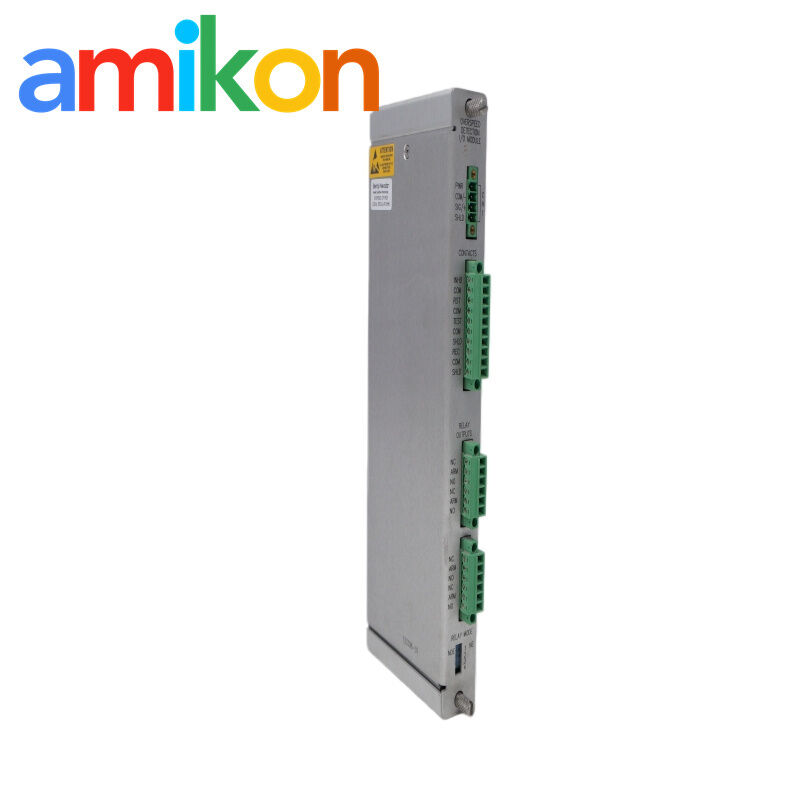

Módulo de E/S de Detección de Sobrerrégimen Bently Nevada 133396-01
Especificaciones del Producto
| Categoría | Detalles de la Especificación |
|---|---|
| Nombre del Producto | Módulo de E/S de Detección de Sobrerrégimen |
| Número de Pieza | 133396-01 |
| Compatibilidad del Sistema | Sistema de Protección de Maquinaria Bently Nevada Serie 3500 |
| Tarjetas Frontales Asociadas | Sistema Electrónico de Detección de Sobrerrégimen 3500/53 |
| Número de Canales | 2 Canales Independientes (Detección de Sobrerrégimen) |
| Tipo de Entrada | Transductores de Proximidad / Captadores Magnéticos |
| Consumo de Energía | 8.0 Vatios (Típico) |
| Salida de Grabador | +4 a +20 mA (Proporcional a la Velocidad) |
| Impedancia de Entrada | 20 kΩ (Estándar) |
| Rango de Velocidad | Hasta 100,000 RPM |
| Precisión | Dentro de ±0.1% de la Escala Completa |
| Lógica de Votación | Soporta configuraciones 2 de 2 o 2 de 3 |
| Cumplimiento Estándar | API 670, API 612 (Estándares de Protección de Maquinaria) |
| Temp. de Operación | -30°C a +65°C (-22°F a +149°F) |
| Temp. de Almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad | 95% Sin Condensación |
| Montaje | Montaje en Rack Trasero (Altura Completa) |
Para consultas, por favor contacte a:
Contacto:Miya Zheng
Correo Electrónico: sales@amikon.cn
WhatsApp: +86 180 2077 6792
Características Clave
- Función de protección contra sobrerrégimen — caso de uso muy directo: El Bently Nevada 133396-01 se utiliza principalmente para la protección contra sobrerrégimen en sistemas de maquinaria rotativa. En la mayoría de las configuraciones, funciona dentro de la protección contra sobrerrégimen de turbinas de vapor, sistemas de seguridad de turbinas de gas u otras aplicaciones críticas de protección de activos donde el tiempo es importante y la respuesta debe ser rápida.
- Lógica de votación — no solo decisión de punto único: Soporta configuraciones de lógica de votación como 2 de 2 y 2 de 3 (2oo3). Esto se aplica generalmente en esquemas de relés de protección de maquinaria para reducir disparos falsos, al tiempo que se mantiene la integridad del sistema. En proyectos reales, este tipo de redundancia es bastante común en diseños de sistemas de parada de emergencia (ESD).
- Flexibilidad de sensores — no limitado a un tipo: En el lado de entrada, no se limita a un solo tipo de señal. El módulo puede funcionar con señales de captador magnético, así como con sensores Proximitor. Debido a esto, se utiliza a menudo en el acondicionamiento de señales de tacómetro, aplicaciones de módulos de entrada de frecuencia y configuraciones de monitoreo de ejes de alta velocidad.
- Cumplimiento industrial — esperado en sistemas de turbinas: Desde el punto de vista de los estándares, se instala típicamente en sistemas que cumplen con los requisitos API 670 y API 612. En muchos proyectos de turbinas de vapor y gas, este nivel de cumplimiento es básicamente esperado en lugar de opcional.
- Salidas analógicas — para sistemas posteriores: Para la salida, el módulo proporciona una salida de grabador de 4-20 mA en cada canal. Estas señales se envían comúnmente a sistemas DCS, PLC u otros sistemas de monitoreo, especialmente en entornos de monitoreo de compresores industriales y control de turbinas de plantas de energía.
- Integración del sistema — parte del ecosistema 3500: Físicamente, está diseñado para encajar en el rack Bently Nevada 3500 como un módulo de ranura trasera. Funciona junto con la tarjeta frontal 3500/53 y se integra a través de la arquitectura general del sistema 3500, incluyendo la integración del módulo TDI y las herramientas de configuración.
- Tiempo de protección y ESD — donde realmente importa: En operación real, juega un papel clave en la detección de sobrerrégimen. Cuando se utiliza en la lógica del sistema de parada de emergencia (ESD), ayuda a detectar condiciones de velocidad anormales en milisegundos, lo cual es crítico para proteger la maquinaria rotativa y evitar daños graves al equipo.
Aplicaciones
- Protección de Turbinas de Vapor y Gas: En la mayoría de los sitios de generación de energía, el Bently Nevada 133396-01 se ve principalmente en sistemas de protección de turbinas de vapor y gas. La idea es bastante directa: vigilar la velocidad y, si supera los límites seguros, la turbina se detiene antes de que ocurra algo grave. Es una de esas capas con las que los operadores no interactúan a diario, pero en las que realmente confían cuando las cosas van mal.
- Monitoreo Crítico de Compresores Centrífugos: En plantas de petróleo y gas o petroquímicas, a menudo aparece en compresores centrífugos. Estas máquinas funcionan a alta velocidad y, durante perturbaciones del proceso o cambios repentinos de carga, el sobrerrégimen puede convertirse en un riesgo real. El módulo maneja el acondicionamiento de señales de tacómetro y ayuda a prevenir daños mecánicos cuando las condiciones cambian rápidamente.
- Sistemas de Parada de Emergencia (ESD): También encaja naturalmente en arquitecturas de sistemas de parada de emergencia (ESD). Con lógica de votación 2 de 3 (2oo3), se utiliza comúnmente donde se requieren funciones SIL. En la práctica, este tipo de configuración se trata más de evitar disparos falsos, al tiempo que se mantiene la protección lo suficientemente confiable para servicios críticos.
- Protección de Maquinaria Conforme a API 670: Para sitios que cumplen con API 670, este módulo suele ser parte del paquete estándar de protección de maquinaria. No funciona solo, pero cubre la parte de detección de velocidad del sistema donde la redundancia y la precisión realmente importan.
- Seguridad de Maquinaria Rotativa Industrial: Más allá de turbinas y compresores, también se utiliza en otros equipos rotativos: cosas como grandes bombas industriales, ventiladores y turboexpansores. En cualquier lugar donde haya ejes de alta velocidad y se necesite protección contra sobrerrégimen, tiende a encajar en el diseño.
- Integración Remota de Datos de Velocidad: En el lado de los datos, el módulo proporciona salidas de grabador de 4-20 mA, lo que facilita el envío de señales de velocidad a sistemas DCS o PLC. En muchas plantas, esto se utiliza para la integración remota de datos de velocidad, tendencias o simplemente monitoreo central a través del sistema de control.
Preguntas Frecuentes
- ¿Cuál es el rol principal del 133396-01 en el sistema?
En la configuración Bently Nevada 133396-01, el trabajo principal es la detección de sobrerrégimen. Funciona con la tarjeta de monitor 3500/53 y reacciona cuando la velocidad de rotación se vuelve insegura. En la práctica, es parte de la capa que ayuda a proteger equipos rotativos críticos, especialmente donde se necesita una respuesta rápida.
- ¿El 133396-01 funciona con otros módulos de monitor?
En realidad no. Este módulo está diseñado específicamente para el Módulo de E/S de Detección de Sobrerrégimen Bently Nevada 3500/53. No es intercambiable con módulos de E/S de proximidad o tacómetro estándar en el rack 3500. Por lo tanto, en la mayoría de los casos, permanece dentro de esa configuración dedicada de sobrerrégimen. - ¿Qué sensores se pueden usar con el 133396-01?
Soporta tanto Captadores Magnéticos Pasivos (MPU) como sensores Proximitor.
Esto proporciona cierta flexibilidad en el campo, ya que diferentes configuraciones de turbinas o compresores pueden usar diferentes métodos de medición de velocidad.
- ¿Cómo soporta el 133396-01 la lógica de votación 2oo3?
En aplicaciones reales, se pueden organizar múltiples módulos 133396-01 en una configuración redundante. Esto permite implementar la lógica de votación 2 de 2 o 2 de 3 (2oo3).
La idea es bastante simple: reducir los disparos falsos, pero aún así mantener la protección lo suficientemente confiable para la seguridad de la maquinaria crítica.
- ¿El 133396-01 cumple con los estándares API?
Sí, se utiliza típicamente en sistemas que cumplen con los requisitos API 670 y API 612.
En sistemas de protección contra sobrerrégimen de turbinas, este tipo de cumplimiento es básicamente esperado, especialmente en proyectos de generación de energía y petróleo y gas.
- ¿Puede el 133396-01 enviar señales de velocidad a sistemas externos?
Sí. Cada canal proporciona una salida de 4-20 mA, que se puede enviar a sistemas DCS o PLC.
Esto se utiliza a menudo para monitoreo remoto, tendencias o para integrar datos de velocidad en sistemas de control de planta más amplios.
