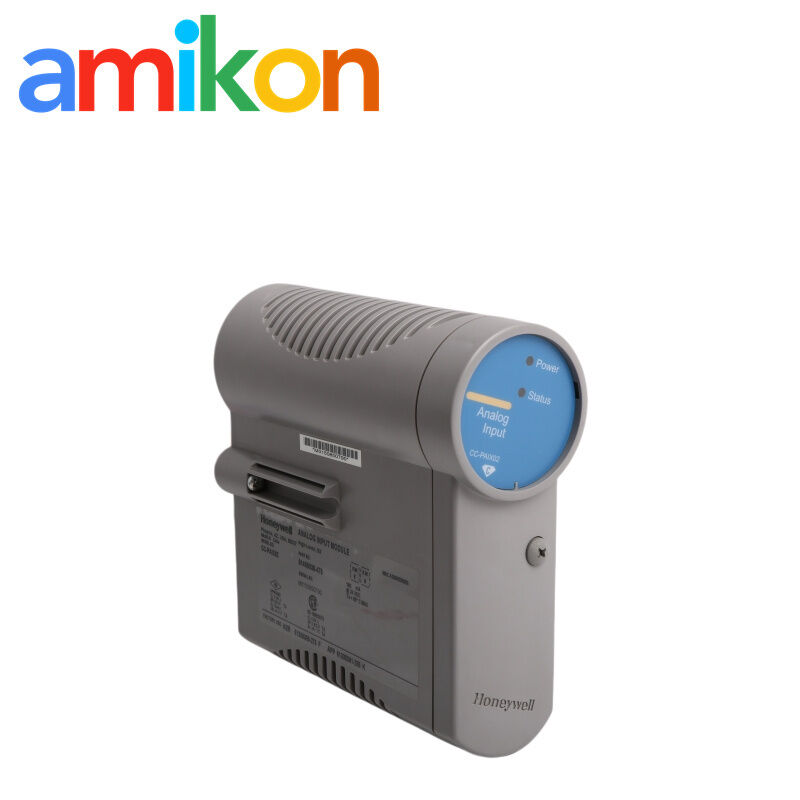

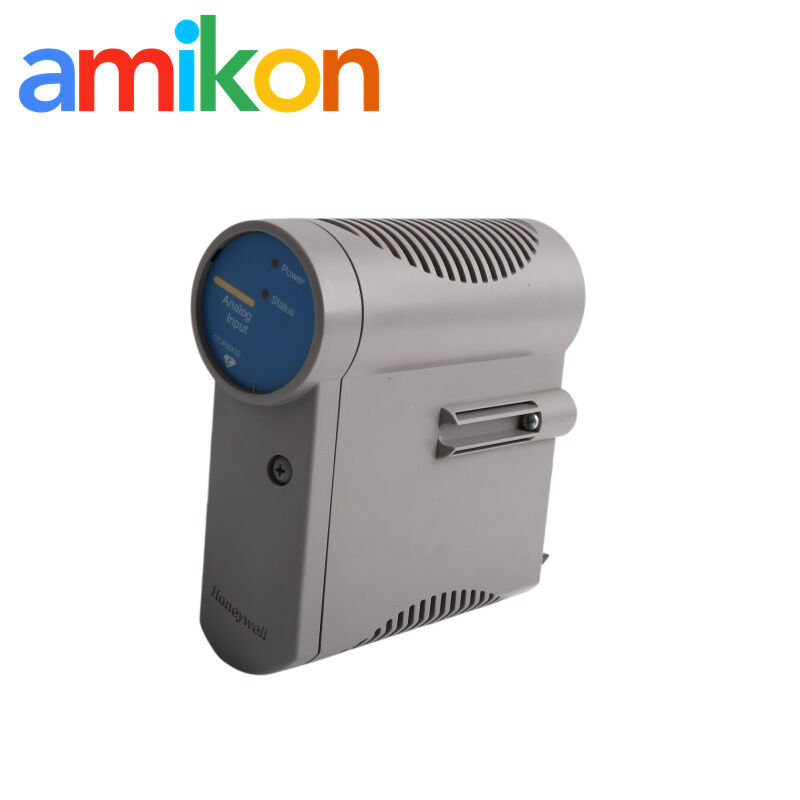

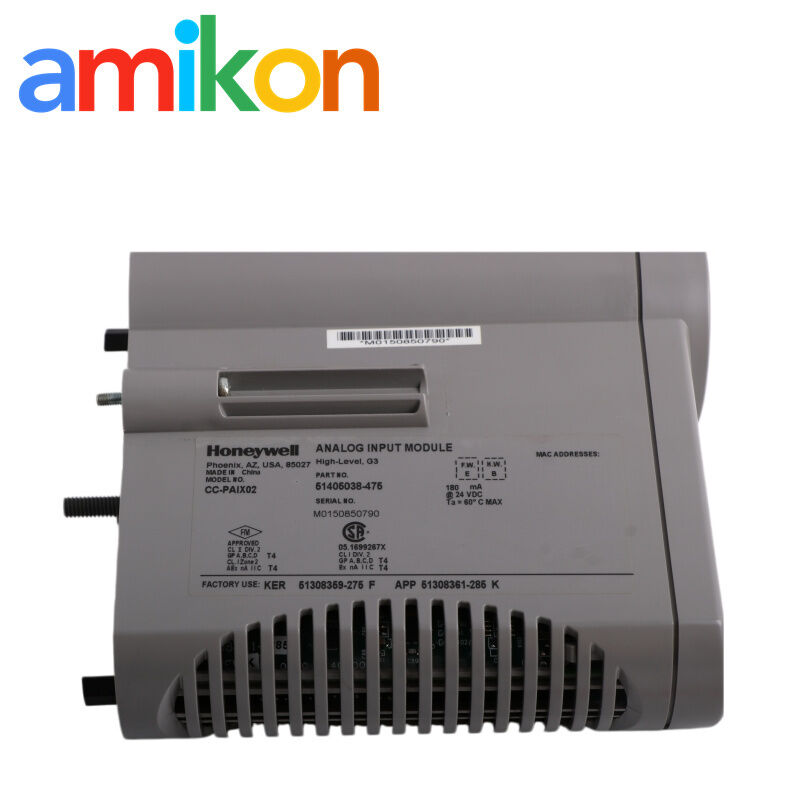

Honeywell CC-PAIX02 51405038-475 Modulo di ingresso analogo ad alto livello a 16 canali

Honeywell CC-PAIX02 51405038-475 Modulo di ingresso analogo ad alto livello a 16 canali

Modulo di ingresso analogo Honeywell a 16 canali

Modulo di ingresso ad alto livello Honeywell

Modulo analogo Honeywell CC-PAIX02

Marca:

Honeywell

Numero di modello:

CC-PAIX02

Contattici
Richieda una citazione
Honeywell CC-PAIX02 51405038-475 Modulo di ingresso analogo ad alto livello a 16 canali Honeywell CC-PAIX02 51405038-475 Modulo di ingresso analogo ad alto livello a 16 canali Honeywell CC-PAIX02 51405038-475 Modulo di ingresso analogo ad alto livello a 16 canali
Dettagli del prodotto
Evidenziare:

Modulo di ingresso analogo Honeywell a 16 canali

,

Modulo di ingresso ad alto livello Honeywell

,

Modulo analogo Honeywell CC-PAIX02

Prodotti correlati
Buon prezzo Honeywell CC-SCMB05 51308657-106 51308658-276 Modulo di backup di memoria C300v5 potenziato In linea

Honeywell CC-SCMB05 51308657-106 51308658-276 Modulo di backup di memoria C300v5 potenziato

Ottenga il migliore prezzo
Buon prezzo Honeywell CC-SCMB02 51199932-200 C300 Assemblea di backup della memoria In linea

Honeywell CC-SCMB02 51199932-200 C300 Assemblea di backup della memoria

Ottenga il migliore prezzo
Buon prezzo Honeywell CC-TSF901 CC-SFW901 Firewall di Sicurezza a 8 Porte IOTA Assembly In linea

Honeywell CC-TSF901 CC-SFW901 Firewall di Sicurezza a 8 Porte IOTA Assembly

Ottenga il migliore prezzo
Buon prezzo Honeywell CC-HCN911 51307206-175 Firewall di controllo orizzontale a 9 porte IOTA In linea

Honeywell CC-HCN911 51307206-175 Firewall di controllo orizzontale a 9 porte IOTA

Ottenga il migliore prezzo
Contattici
Contatto ora
Descrizione di prodotto
ANALOG / X02

Honeywell • Scheda prodotto ufficiale

CC-PAIX02

CC-PAIX02 è un modulo di ingresso analogico di alto livello Serie C per loop di tensione e corrente non HART, con configurazioni flessibili di canali single-ended e differenziali.

Tipo
Ingresso analogico di alto livello
Sistema
Experion PKS Serie C I/O
Focus
Tensione / corrente, non HART
Marca
Honeywell

Dati ufficiali

Specifiche tecniche

Seleziona un gruppo per visualizzare le sue specifiche verificate.

Visualizza specifiche di 8 canali ›
Canali di ingresso
16
Comunicazione
Non HART
Configurazione standard
12 ingressi single-ended e 4 differenziali con CC-TAIX IOTA
Configurazione completamente differenziale
Canali 1–16 con CC-TAID IOTA
Segnali supportati
Tensione e corrente; trasmettitori a due fili o autoalimentati
Intervalli di ingresso
0–5 V, 1–5 V, 0.4–2 V e 4–20 mA utilizzando 250 Ω
Conversione A/D
16 bit
Tempo di scansione
50 ms
Visualizza 9 specifiche di prestazione ›
Precisione a 23.5 ±2 °C
±0.075% del fondo scala
Precisione da 0 a 60 °C
±0.15% del fondo scala
Impedenza di ingresso
> 10 MΩ
Ingresso differenziale normale massimo
±30 V
Tensione di modo comune
−6 a +5 V picco
Reiezione di modo comune
70 dB
Reiezione di modo normale
19 dB a 60 Hz
Filtro di ingresso
RC, −3 dB a 6.5 Hz
Diafonia
−60 dB
Visualizza 5 specifiche IOTA e diagnostica ›
IOTAs single-ended/differenziali non ridondanti
CC-TAIX01 e CC-GAIX21
IOTAs single-ended/differenziali ridondanti
CC-TAIX11 e CC-GAIX11
IOTA completamente differenziale non ridondante
CC-TAID01
IOTA completamente differenziale ridondante
CC-TAID11
Funzioni documentate
Autodiagnostica, ridondanza opzionale, rilevamento di filo aperto e supporto di alimentazione sul campo

Documentato ufficialmente

Compatibilità e sostituzione

Sono escluse sostituzioni non confermate e ipotesi di migrazione.

Nota di sostituzione ufficiale

Honeywell ha introdotto CC-PAIX02 come sostituto di CC-PAIX01. Il modulo più recente supporta ingressi single-ended e differenziali. Per il servizio ridondante, confermare la coppia supportata e la procedura di migrazione per la versione Experion installata; non presumere una coppia ridondante mista vecchio/nuovo.

Contesto sul campo

Applicazioni e scenari di guasto

Scansiona il sintomo, prima verifica e rischio operativo.

!
01Loop analogici misti
Osserva

Un canale legge in modo errato o segnala filo aperto.

Verifica

Controlla intervallo, percorso 250 Ω, alimentazione sul campo e selezione IOTA.

Rischio

Il servizio di controllo o interblocco potrebbe andare perso.

↔
02Misurazione differenziale
Osserva

Il valore è sfasato o distorto.

Verifica

Verificare entrambe le gambe del segnale e la finestra di modo comune documentata.

Rischio

La messa in servizio o il riavvio possono essere ritardati.

⌁
03Manutenzione ridondante
Osserva

Appare un allarme di ridondanza durante il lavoro sul modulo.

Verifica

Confermare la coppia supportata, l'IOTA e la procedura Experion.

Rischio

Il sistema potrebbe continuare senza la ridondanza prevista.

Servizio commerciale

Informazioni su Amikon e Servizio

Revisione ordine, ispezione, spedizione e supporto post-vendita in un unico flusso di servizio conciso.

Servizio commerciale AmikonSeparato dai dati tecnici del produttore
Amikon team and service environment
Visita del cliente e discussione dell'ordine
Amikon inspection and service activity
Revisione hardware pratica
01
Revisione ordine
Numero di parte, quantità e contesto del sistema confermati.
02
Ispezione e test
Condizioni e controlli disponibili registrati.
03
Imballaggio e spedizione
Imballaggio protettivo preparato per la destinazione.
DOA
Rapporto tempestivo con prove.
Resi
È richiesta un'autorizzazione preventiva.
Garanzia
Termini indicati nel preventivo.
Post-vendita
Supporto di follow-up basato sull'ordine.

Checklist RFQ

Invia cinque dettagli dell'ordine

Informazioni sufficienti per rivedere la richiesta senza presumere la compatibilità.

Numero di parte
Quantità
Destinazione
Data richiesta
Modello macchina / sistema

Riferimenti di approvvigionamento indipendenti

Richiesti anche ricambi multimarca

Trenta modelli selezionati dall'elenco di riferimento fornito per richieste di approvvigionamento indipendenti.

Questi modelli sono solo riferimenti di approvvigionamento indipendenti e non sostituiscono CC-PAIX02. La compatibilità, la configurazione e l'inventario devono essere confermati separatamente per ogni richiesta.
CGS-4232-NB1-XX-D120
E43B015
911-111
H8BM-RB
DT60PW240P
XB3BK3333
MZC1-2V2PS-KPO
ZL-D24-CBL40-1
UZS24.100
VB2-SP3 U2-12907
S31419 G07287
750-515
1492-EBJ3
FAZ-C5/3
809-6590
WMZH2C16
WMZSST110
WMZS2D32
WMZS2D25
3M-4-WS
HW9Z-D7D
VBGT 16 04 08-UM
QBY-3/8-3/8-U 564701
QBY-1/2-3/8-U 564704
HJ-364824
500-5008
00332894-03
DMB01
QOU260
30-6M/S90-SP

Sei domande dell'acquirente per CC-PAIX02

FAQ

Domande su approvvigionamento, sostituzione e guasti specifiche per questo esatto numero di parte.

Honeywell CC-PAIX02 può sostituire CC-PAIX01 senza un controllo ingegneristico? ›
Honeywell identifica CC-PAIX02 come sostituto di CC-PAIX01, ma l'IOTA installato, la versione Experion e la migrazione della coppia ridondante devono essere confermati prima di cambiare il modulo.
Perché l'IOTA è importante nella scelta di Honeywell CC-PAIX02? ›
La configurazione del canale single-ended o differenziale supportata dipende dall'IOTA CC-TAIX, CC-GAIX o CC-TAID installato. Il numero del modulo da solo non definisce la terminazione sul campo.
È possibile mettere in servizio un trasmettitore HART tramite Honeywell CC-PAIX02? ›
CC-PAIX02 è la variante di ingresso analogico di alto livello non HART. Non presumere l'accesso HART da questo modulo durante la pianificazione della manutenzione del trasmettitore.
Cosa controllare quando un loop 4–20 mA legge in modo errato su Honeywell CC-PAIX02? ›
Verificare il percorso di ingresso da 250 Ω, l'alimentazione sul campo, l'intervallo del canale, la polarità e l'IOTA installato prima di sostituire CC-PAIX02.
Quali intervalli di tensione sono documentati per Honeywell CC-PAIX02? ›
Honeywell elenca 0–5 V, 1–5 V e 0.4–2 V, oltre alla misurazione 4–20 mA tramite 250 Ω.
Quali dettagli sono necessari per quotare correttamente Honeywell CC-PAIX02? ›
Fornire i numeri esatti di IOM e IOTA, gli intervalli di segnale, l'uso single-ended o differenziale, il requisito di ridondanza, la versione Experion, la quantità e la destinazione.
