Gleichwertige Ausfallrückzahlung
Wird verwendet, wenn ein veralteter AC 800M-Knoten wiederhergestellt werden muss, ohne die in Betrieb genommenen PROFIBUS-Topologien während des unmittelbaren Ausfalls zu ändern.
ABB CI854AK01 PROFIBUS DP-V1 Schnittstelle für Legacy AC 800M Systeme
ABB CI854AK01 PROFIBUS DP-V1 Schnittstelle
PROFIBUS DP-V1 AC 800M Schnittstelle
ABB SPS PROFIBUS Schnittstellenmodul
Markenname:
ABB
Modellnummer:
CI854AK01
Treten Sie mit uns in Verbindung
Fordern Sie ein Zitat
Produktdetails
ABB-Artikelnummer:
3BSE030220R1
Hervorheben:
ABB CI854AK01 PROFIBUS DP-V1 Schnittstelle
,PROFIBUS DP-V1 AC 800M Schnittstelle
,ABB SPS PROFIBUS Schnittstellenmodul
Verwandte Produkte
Treten Sie mit uns in Verbindung
Kontakt jetzt
Produkt-Beschreibung
ABB · CI854AK01
ABB CI854AK01 PROFIBUS DP-V1 Schnittstelle für alte AC 800M-Systeme
ABB CI854AK01 Legacy PROFIBUS DP-V1-Kommunikationspaket mit CI854A und TP854, dokumentierte Redundanz und offizieller Migrationsweg zu CI854BK01.
TypLegacy PROFIBUS DP-V1-Schnittstellen-Kit
SystemABB AC 800M / System 800xA
KonzentrierenWartung der installierten Basis
MarkeABB
CI854AK01-Verfügbarkeit, Vorlaufzeit und Überprüfung der Bestellung
Senden von RFQProdukteinführung

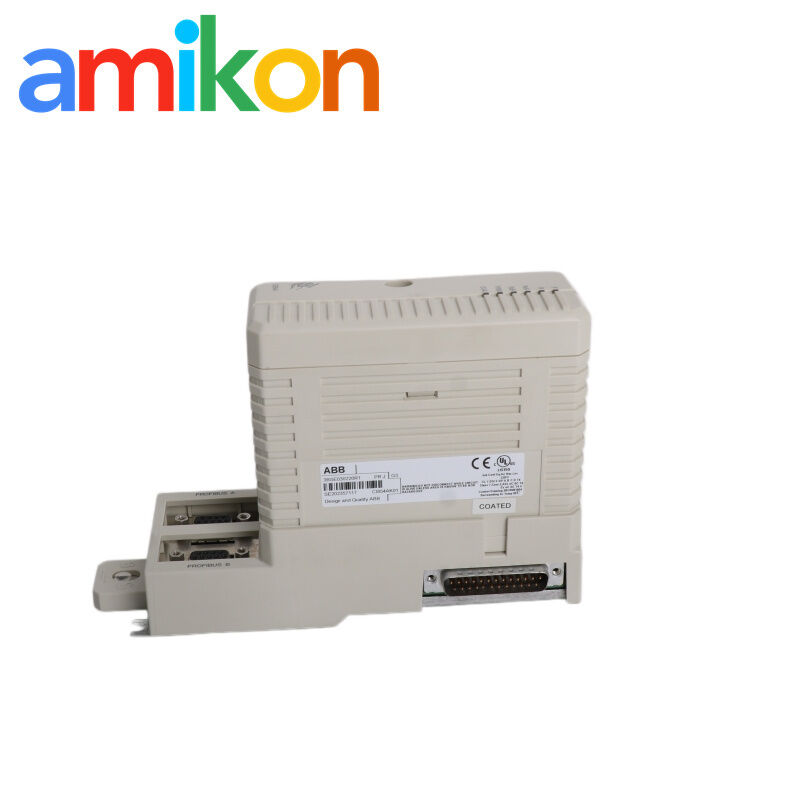

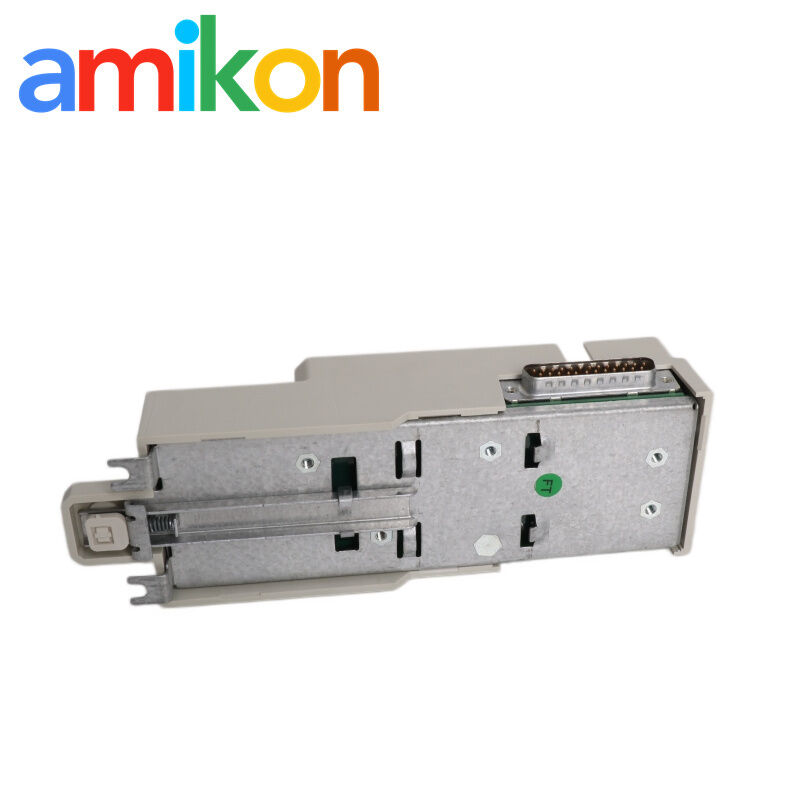

CI854AK01 ist ein früheres AC 800M PROFIBUS DP-V1-Kit, das CI854A und TP854 enthält.
Technische AnmerkungABB identifiziert CI854BK01 als Ersatz; überprüfen Sie das Projektalter, den Lebenszyklusstatus und die Software vor der Migration.
Technische Spezifikation
Wählen Sie eine Kategorie aus, um ihre Spezifikationen anzuzeigen.
Kennzeichnung und FunktionAnsicht 4 SpezifikationSpezifikationen verbergen- Ich weiß.
| Artikelnummer ABB | 3BSE030220R1 |
|---|---|
| Inhalt der Packung | CI854A-Kommunikationsoberfläche + TP854-Basisplatte, Breite 60 mm |
| Galvanische Isolierung | - Ja, das ist es. |
| Statusindikatoren | Roter Fehler; grüner Lauf; gelber Verkehr, primärer und doppelter Modus |
Benutzeroberfläche und LeistungAnsicht 5 SpezifikationSpezifikationen verbergen- Ich weiß.
| Protokoll | Profibus DP / DP-V1 |
|---|---|
| Master-Dienstleistungen | DP-V0 Hauptklasse 1 und 2; DP-V1 Hauptklasse 2 |
| Übertragungsgeschwindigkeit | 9.619.293.75, 187.5, 500, 1,500, 3,000, 6.000 oder 12.000 kbit/s |
| Buskapazität | Maximal 32 Knoten pro Segment; bis zu 124 Knoten mit Wiederholern |
| Verbindungsstück | Zwei weibliche DB9-Anschlüsse auf TP854 |
Integration und DiagnoseAnsicht 5 SpezifikationSpezifikationen verbergen- Ich weiß.
| Überschüssigkeit der Linien | Zwei PROFIBUS-Linien auf TP854 |
|---|---|
| Entlassungen von Vorgesetzten | Unterstützt |
| Warme Umtausch | Unterstützt |
| 24 V CEX-Bus-Strom | 190 mA typisch; maximal 240 mA |
| Lebenszyklus / Konformitätserklärung | Erhaltene Ersatzteile; die ABB-Dokumentation besagt, dass die RoHS-2-Konformität für den verwiesenen Gebrauchsfall für die installierte Basis nicht erfüllt wird |
Leistung, Umgebung und GrößeAnsicht 5 SpezifikationSpezifikationen verbergen- Ich weiß.
| Leistungsausfall | 4.6 W typisch |
|---|---|
| Schutzklasse | IP20 bis EN 60529 / IEC 529 |
| Zertifizierung im zitierten Leitfaden | UL 508 und UL 60079-15; Klasse 1 Zone 2 |
| Abmessungen | 59 × 185 × 127,5 mm |
| Gewicht der Packung | 700 g |
Kompatibilität und Ersatz
Installierte Basisrolle.Das offizielle System 800xA 5.1-Material listet dieses Paket für die AC 800M PROFIBUS DP-V1-Kommunikation auf, wobei TP854 die beiden DB9-Netzwerkanschlüsse bereitstellt.
Ersatz bestätigt.Die ABB-Lebenszyklusdokumentation nennt CI854BK01 (3BSE069449R1) als Ersatz.0.3.2 oder Compact Control Builder 6.0.0-2 und später.
Migrationsgrenze.Ein Ersatzauftrag sollte die aktuelle Softwareversion, den Steuerungstyp, die Redundanzkonstruktion und den Sicherungsstatus des Projekts enthalten.Nehmen Sie nicht an, dass eine neuere Schnittstelle ohne technische Arbeit in eine ältere Software-Baseline eingefügt werden kann.
Anwendungen und Fehlerszenarien
Geplante Migration der B-Version
Der offizielle Nachfolgerpfad kann während eines kontrollierten Abschaltens vorbereitet werden, nachdem die Kompatibilität von Software und Projekt überprüft wurde.
Profibus-Fehler mit zwei Leitungen
Verwenden Sie die Primär-/Doppel- und Verkehrsanzeigen, um den Schnittstellenzustand von einem Kabel-, End- oder Inaktivleitungsproblem zu unterscheiden.
Acyclischer Kommunikationsverlust
Wenn zyklische E/A weiterhin verfügbar sind, die DP-V1-Funktionen jedoch nicht, müssen vor dem Hardware-Austausch die Gerätedefinition und die Hauptkonfiguration überprüft werden.
Einhaltungsgerichtete Ersatzüberprüfung
Für neue Projekte überprüfen Sie RoHS- und Lebenszyklusanforderungen; dieses Modell ist für die Reparatur und Wiederverwendung von Altprodukten und nicht für eine uneingeschränkte Neuanlage dokumentiert.
Unabhängige Ersatzteilunterstützung
Amikon kann die Bauteilnummer, das installierte System, die Menge, den Bestimmungsort und das erforderliche Datum vor dem Angebot überprüfen, was den Wartungsteams hilft, unvollständige Kaufanfragen zu vermeiden.
Kontrollpunkte vor Ausfall
- Erfassen Sie die genaue 800xA/Control Builder Freigabe und das Steuerungsmodell.
- Dokument PROFIBUS-Adressen, baudrate, Segment Layout und Beendigung.
- Identifizieren Sie, ob eine Redundanz von Leitung, Modul, CPU oder CEX-Bus verwendet wird.
- Für die Migration muss die Hardware-Definition CI854B und das Wartungsverfahren vor dem Herunterfahren validiert werden.
Amikon Versorgung und Service
Unabhängige Mehrmarkenunterstützung für Wartungs-, Ausfall- und Altsystemanforderungen.
Überprüfung der BestellungTeilnummer, Menge, Bestimmungsort und erforderliches Datum überprüft.
Inspektion und PrüfungKennzeichnung, Zustand und Serienkontrollen; Prüfung nach Vereinbarung.
Verpackung und VersandKoordinierung der Verpackung und Lieferung von Schutzausrüstungen.
DOA, Rücksendungen und GarantieSofortige Überprüfung der Ausgabe unter den angegebenen Rückgabe- und Garantiebedingungen.
Anforderung eines Angebots
- Teilnummer
- Anzahl
- Bestimmungsort
- Erforderliches Datum
- Maschine / Systemmodell
Direktes RFQ-KontaktMiya ZhengUnterstützung von Ersatzteilen für die industrielle Automatisierung
E-MailVertrieb@amikon.cn
WhatsApp+86 180 2077 6792
Ersatzteile für verschiedene Marken sind ebenfalls erforderlich.
- 010868433215
- 824B386P0001
- 007880496001
- 22.600MM-XX
- Einheitliche Anlage
- 2004 bis 1302
- Das ist der Fall.
- 2102-1301
- BWA-AH664
- L713049
- 3467030 3 PP T-15
- CMD 126553
- VBN2CHSX6200
- VBN2CLPX00000
- VBN2CJPX6100
- 15M3601 15M36
- Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
- 5IK40GN-AW2T
- 500F-BOD930
- GE 12SFC99AA001A
- 1400.050.145
- TJT250100RJ
- 0-396481-1
- 4306737
- 750-602/040-000
- R80031B
- R80031A
- Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
- 2MB55X1 1 LD
- PC-776 40-20-27395
Diese Modelle werden nur als unabhängige Bezugsquellen aufgeführt und ersetzen CI854AK01 nicht.
CI854AK01 häufig gestellte Fragen
Was ist in ABB CI854AK01 enthalten?
Das offizielle Paket enthält die Kommunikationsoberfläche CI854A und die Basisplatte TP854.
Unterstützt ABB CI854AK01 die PROFIBUS-Redundanz?
ABB dokumentiert die Redundanz von Linien, DP-Master-Redundanz und den Hot-Swap für die A-Version.
Was ersetzt offiziell ABB CI854AK01?
Die ABB-Dokumentation zum Lebenszyklus bezeichnet CI854BK01, Artikel 3BSE069449R1, als Ersatz.
Kann ABB CI854AK01 ohne Softwareprüfung ausgetauscht werden?
Es sollte keine automatische Annahme gemacht werden. Der Nachfolger hat eine angegebene Mindestbasis von 800xA/Control Builder, daher müssen die installierte Version und die Projektdefinition überprüft werden.
Warum ist die Konformitätserklärung für ABB CI854AK01 wichtig?
In der ABB-Dokumentation wird es als nicht RoHS-2-konformes Ersatzteil für die qualifizierte Reparatur, Wiederverwendung, Aktualisierung oder Kapazitätserweiterung älterer Systeme identifiziert.
Was sollte mit einem ABB CI854AK01 RFQ versendet werden?
Angabe der Teilnummer, Menge, Bestimmungsort, erforderliches Datum, Steuerungs-/Systemmodell, Softwareversion und ob der PROFIBUS Master überflüssig ist.
