MTU, перечисленные ABB
TU834, TU844, TU845 и TU854. ABB указывает код ключа FD. TY801K01 поставляет шунтовые резисторы, используемые с AI880A на этих MTU.
Высоконадежный токовый вход

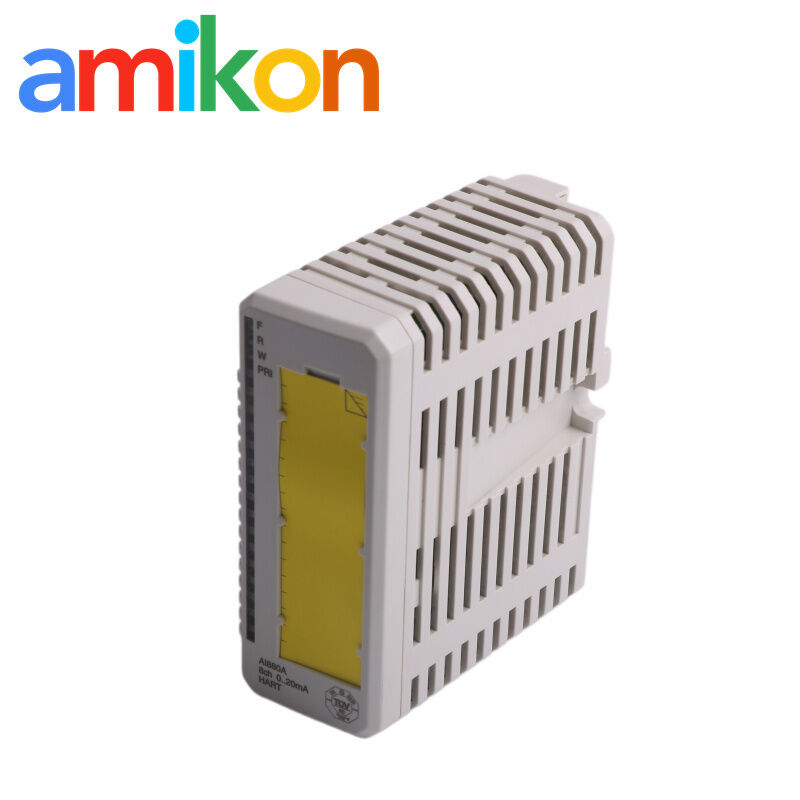

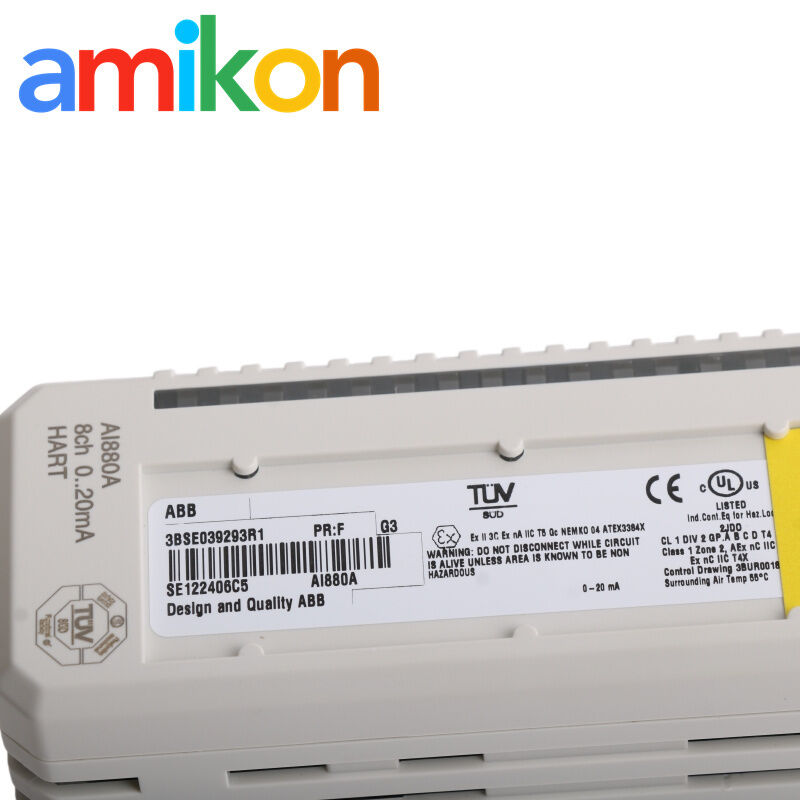

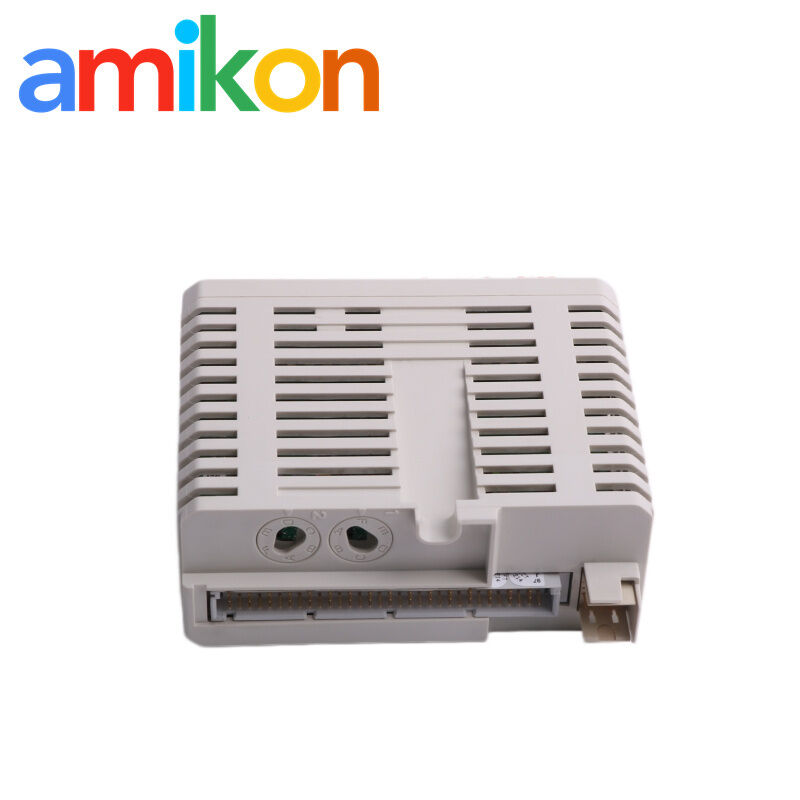

ABB AI880A — это модуль токового ввода S800 для одиночных или резервированных конфигураций. Он принимает однополярные, несимметричные сигналы 0–20 мА и 4–20 мА, пропускает связь HART и распределяет внешний источник питания передатчика для 2- или 3-проводных передатчиков. Восемь каналов образуют одну группу, изолированную от земли.
Проверенные данные о сигнале, безопасности и питании
01Идентификация и функция6 элементов
Модель / номер статьи
AI880A / 3BSE039293R1
Тип продукта / механика
Аналоговый вход / S800
Количество каналов
8
Диапазоны сигналов
0–20 мА и 4–20 мА
Тип сигнала
Однополярный, несимметричный
HART / SOE
Да / Нет
02Производительность измерения8 элементов
Разрешение
12 бит
Входное сопротивление
250 Ω с шунтовым резистором TY801
Максимальная погрешность
0,1%
Температурный дрейф
Максимум 50 ppm/°C
Входной фильтр, время нарастания 0–90%
Аппаратный фильтр 190 мс
Цикл обновления
10 мс
Подавление синфазного сигнала, 50/60 Гц
Более 40 дБ
Максимальная длина полевого кабеля
600 м (656 ярдов)
03Надежность, изоляция и питание8 элементов
Конфигурация
Одиночная или резервированная
Высокая надежность / взрывозащита
Да / Нет
Сертификация безопасности
SIL3 согласно IEC 61508; Категория 4 согласно EN 954-1
Группировка каналов / изоляция
Одна группа из 8, групповая изоляция от земли
Источник питания передатчика
Встроенное ограничение тока по каналу
Рассеиваемая мощность
2,4 Вт
Потребление ModuleBus
45 мА при +5 В; максимум 50 мА при +24 В
Внешнее потребление +24 В
4 мА + ток передатчика; максимум 260 мА
04Пределы, диагностика и механика8 элементов
Перегрузка
+12% для 0–20 мА; +15% для 4–20 мА
Максимальное неразрушающее входное напряжение
11 В постоянного тока
Номинальная изоляция / испытание диэлектрической прочности
50 В / 500 В переменного тока
Передние светодиоды
Неисправность, Работа, Предупреждение
Контроль
Внутреннее напряжение, вход питания поля и выход питания поля по каналу
Рабочая / температура хранения
0 до +55 °C / −40 до +70 °C
Класс защиты / коррозии
IP20 / ISA-S71.04 G3
Размеры / вес
45 × 119 × 102 мм; глубина 111 мм с разъемом / 0,15 кг
Архитектура безопасности и совместимость терминалов
Одиночное или резервированное использование
ABB явно поддерживает обе конфигурации. Схема резервирования должна соответствовать применимой документации по аппаратному обеспечению и технике безопасности System 800xA.
ABB не назначает прямой замены для AI880A. Любой кандидат должен соответствовать сертификации высокой надежности, функции HART, контролю питания передатчика, ключам MTU и требованиям безопасности проекта.
Приложения с контурами безопасности и сценарии отказов
Контуры 4–20 мА, связанные с безопасностью
Считывание токовых сигналов в приложениях, требующих сертифицированной высокой надежности модуля и документированного проектирования проекта.
Техническое обслуживание передатчиков HART
Сохранение прохождения HART при чтении технологического тока и контроле пути питания передатчика.
Сигнализация диапазона NE43
Если канал сообщает о значении вне диапазона, проверьте настроенные пределы NE43, состояние полевого передатчика, непрерывность контура и питание канала.
Предупреждение о питании передатчика
Проверьте внешний источник питания поля и нагрузку затронутого канала, когда контроль питания поля сообщает о проблеме с входом или выходом.
Шлюз ввода в эксплуатацию AI880A
01Подтвердить область безопасности
Убедитесь, что жизненный цикл безопасности проекта и сертифицированная конфигурация охватывают предполагаемое использование.
02Сопоставить MTU
Подтвердите TU834, TU844, TU845 или TU854, ключ FD и необходимые шунты TY801.
03Установить диапазон тока
Выберите 0–20 мА или 4–20 мА и настройте допустимое поведение при перегрузке и недогрузке.
04Проверить оба пути
Проверьте аналоговое значение, прохождение HART, контроль питания поля и необходимые диагностические средства резервирования.
Одно лишь действительное значение тока не доказывает безопасность, резервирование или путь HART. Вводите в эксплуатацию полный контур в соответствии с утвержденной процедурой проекта.
Высоконадежная поддержка запасных частей
Контролируемая передача заказа
Сохраняйте контекст безопасности при запросе коммерческого предложения
Включите установленный MTU, схему резервирования, требование HART и версию системы при запросе коммерческой проверки.
- Указанный объем тестирования и проверки видимого состояния перед заказом
- Защитная упаковка с инструкциями по сообщению о DOA
- Условия возврата, гарантии и послепродажного обслуживания подтверждены в предложении
Официальная документация ABB
- Детали продукта ABB — AI880AСтатья 3BSE039293R1 | Текущая страница продукта ABBПосмотреть страницу продукта ABB
- Каталог продуктов ABB Ability™ System 800xA® 7.07PAA015938 Rev A | Обзор модулей S800 I/O и MTUОткрыть каталог ABB
Также запрашиваемые запасные части других брендов
1MRK 002614-CA r01EASYGEN-2500-5/P1Allen Bradley 1756-EN2TABB 3BSE003643R1 PM152ABB NDPI-02 3BHL000764P0001ABB 1SAP150000R0261 - PM590BMXEIA0100RS485-MODBUS-230VACBFDWK-000233 / 22003B-002G21113BHB017682R0016 VHPR500FPM-3120G-RAECLTG38L11F024914 1300-RRR0-00-0-1ABB 2CDG110075R00112CDG110061R0011INL100DF5-322-075F4-04ADSHE693RTM705BAC2218ECHPCIBEH2B6NH7808-3AA00GT1565-VTBD GOT100025B-A8P0N114A06B-6089-H711Allen Bradley 440R-K23041Allen Bradley 1768-PA3MIPP/JD/1L1P/2T9N3BDH000376R0001
Эти номера деталей являются только независимыми ссылками для покупки. Они не являются заменой AI880A. Совместимость и наличие должны быть подтверждены отдельно для каждого элемента.
Часто задаваемые вопросы об AI880A
Поддерживает ли AI880A резервированные конфигурации ввода-вывода?
Да. ABB определяет как одиночные, так и резервированные конфигурации. Полная схема резервирования должна соответствовать соответствующей документации System 800xA и документации по безопасности проекта.
Какие терминальные блоки перечислены для AI880A?
ABB перечисляет TU834, TU844, TU845 и TU854 с кодом ключа FD. Шунтовые резисторы TY801 используются для указанного входного сопротивления тока.
Может ли AI880A пропускать связь HART?
Да. Указано прохождение HART. Вводите в эксплуатацию канал HART отдельно от аналогового значения и проверьте схему питания поля.
Что контролирует AI880A в пути питания передатчика?
Официальные данные включают вход питания поля и выход питания поля для каждого канала, а также контроль внутреннего напряжения и индикацию состояния модуля, предупреждения и канала.
Сертифицирован ли AI880A для работы, связанной с безопасностью?
ABB указывает сертификацию SIL3 согласно IEC 61508 и Категорию 4 согласно EN 954-1. Одобрение применения по-прежнему зависит от полной спроектированной функции безопасности.
Что должно быть включено в запрос коммерческого предложения на AI880A?
Укажите полный номер детали, количество, место назначения, требуемую дату и модель машины или системы. Добавьте MTU, версию системы, режим резервирования и требование HART, если доступно.
