Bently Nevada 330780-90-05 3300 XL 11 mm Proximitor Sensor

Sensor de proximidade Bently Nevada de 11 mm

Sensor Proximitor 3300 XL

Sensor Bently Nevada 330780-90-05

Marca:

Bently Nevada

Número do modelo:

330780-90-05

Contacte-nos

Peça umas citações

Bently Nevada 330780-90-05 3300 XL 11 mm Proximitor Sensor

Detalhes do produto

Destacar:

Sensor de proximidade Bently Nevada de 11 mm

Sensor Proximitor 3300 XL

Sensor Bently Nevada 330780-90-05

PRODUTOS CONEXOS

Módulo de Saída de Relé Bently Nevada 323073-01 3701/55 ADAPT ESD de 4 Canais

Obtenha o melhor preço

Bently Nevada 200150-06-CN Acelerômetro Trendmaster de finalidade geral

Obtenha o melhor preço

Bently Nevada 330171-00-08-10-01-05 Não blindado 3300 5 mm Proximidade Probe

Obtenha o melhor preço

Sonda de Proximidade Blindada Bently Nevada 330172-00-08-10-01-05 3300 de 5 mm

Obtenha o melhor preço

Contacte-nos

Contato agora

Descrição do produto

Componente de instalação de campo

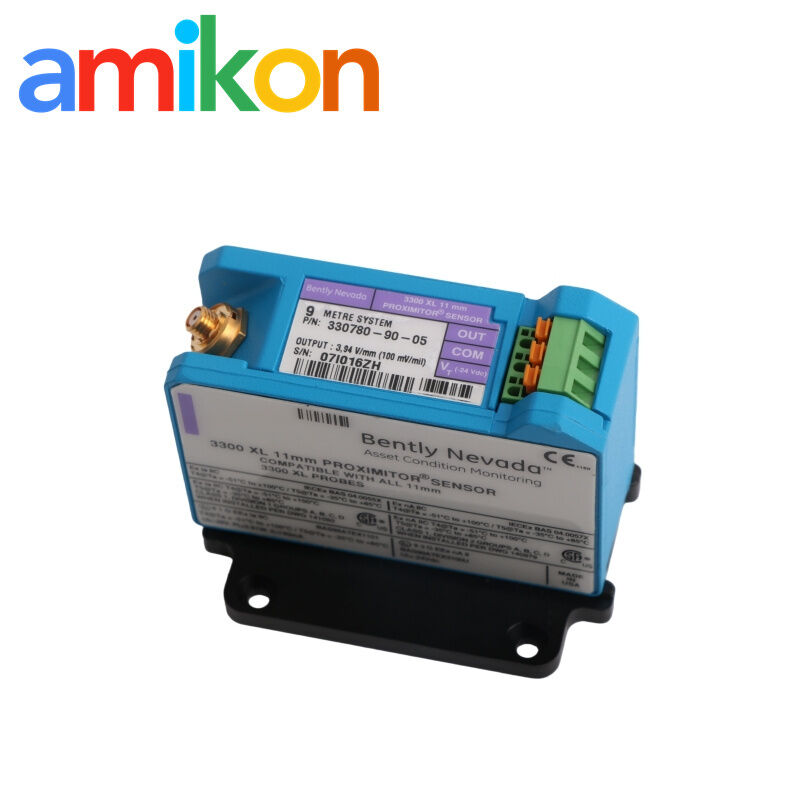

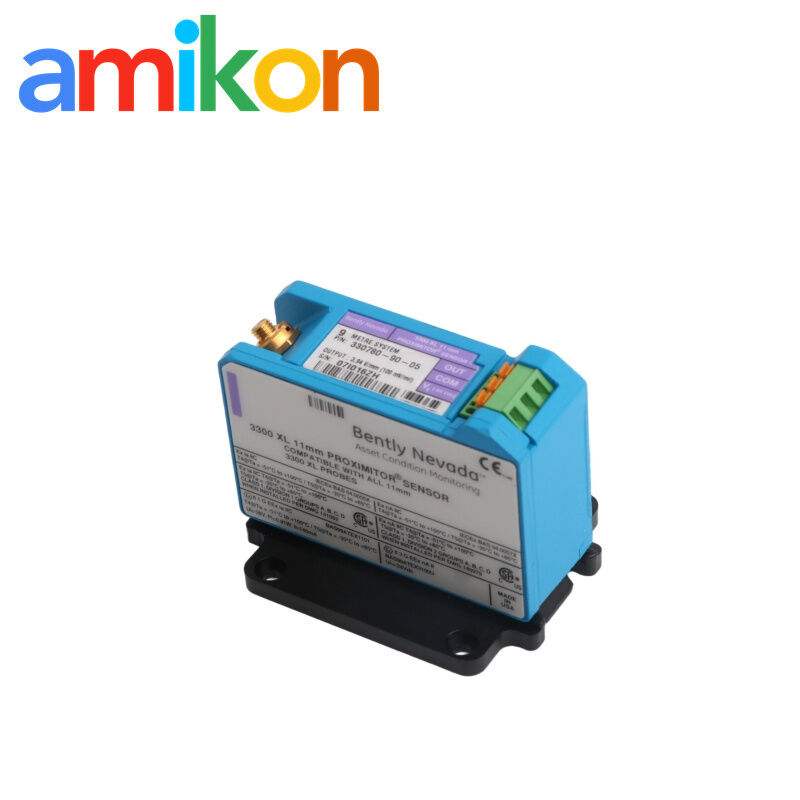

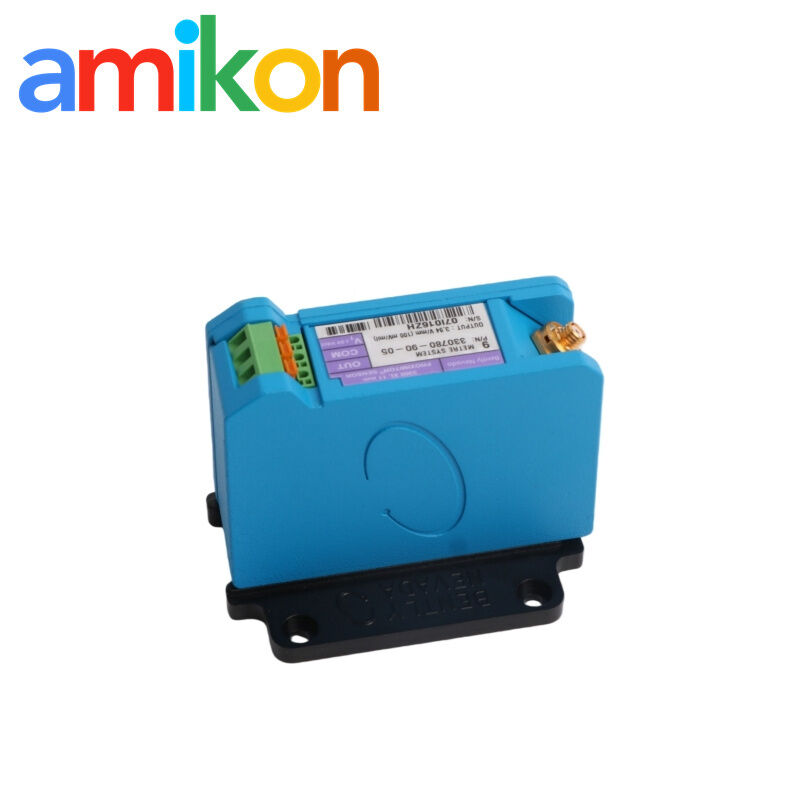

Sensor Proximitor Bently Nevada 330780-90-05 3300 XL 11 mm

Name: Bently Nevada 330780-90-05 3300 XL 11 mm Proximitor Sensor
Brand: AMIKON LIMITED
SKU: 330780-90-05
Price: Negociável USD
Availability: InStock

Um sensor Proximitor de montagem em painel para um sistema de transdutor 3300 XL 11 mm de 9 m, fornecendo condicionamento de sinal para medições de deslocamento e vibração sem contato de longo alcance com a opção de múltiplas aprovações.

Tipo

Sensor Proximitor 3300 XL 11 mm

Sistema

3300 XL 11 mm

Foco

Condicionamento de sinal de longo alcance de montagem em painel de 9 m

Marca

Bently Nevada

Perspectiva de campo

Aplicações e Cenários de Falha

Escala incorreta de longo alcance

Sinal: os valores são estáveis, mas incorretamente escalados · Verificar: confirmar peças de 11 mm e comprimento total de 9 m · Risco: indicação incorreta de empuxo

Monitor rejeita a opção

Sinal: 3300 XL 11 mm indisponível na configuração · Verificar: atualizar software de monitor compatível · Risco: atraso na comissionamento

Bias próximo ao fim do alcance

Sinal: a lacuna se aproxima de 0,5 ou 4,5 mm · Verificar: verificar lacuna de 2,5 mm, alvo e montagem · Risco: perda de curso de medição

Ajuste do sistema

Compatibilidade e Substituição

Migração da série 7200

Substitua a cadeia completa de transdutores 7200 de 11 mm ou 14 mm por componentes 3300 XL 11 mm correspondentes.

Suporte do monitor

Um sistema 3500 deve oferecer a opção 3300 XL 11 mm em seu software de configuração.

Dados técnicos

Especificações Técnicas

Os valores de desempenho exigem um sistema de transdutor 3300 XL 11 mm completo e correspondente.

Ver 4 especificações de configuração de sensor selecionadas

Modelo completo

330780-90-05

Comprimento total / opção de montagem 90

Sistema de 9,0 m (29,5 pés) de comprimento, montagem em painel

Opção de aprovação 05

Múltiplas aprovações

Entrada aceita

Uma sonda de proximidade 3300 XL 11 mm e cabo de extensão

Ver 8 especificações elétricas e de medição

Alimentação

-17,5 a -26 Vcc sem barreiras, 12 mA máximo; -23 a -26 Vcc com barreiras

Resistência de saída

50 ohm

Faixa linear

4,0 mm (160 mil), aproximadamente 0,5 a 4,5 mm do alvo

Lacuna recomendada

2,5 mm (100 mil)

Fator de escala

3,94 V/mm (100 mV/mil) ±10%

Linearidade padrão

Menos de ±0,10 mm (±4 mil) de desvio da linha reta de melhor ajuste

Resposta de frequência

0 a 8 kHz, +0/-3 dB típico, com até 305 m de fiação de campo

Alvo plano mínimo recomendado

Diâmetro de 30,5 mm (1,2 pol)

Ver 7 especificações mecânicas e ambientais

Material do Proximitor

Alumínio A380

Peso típico do Proximitor

255 g (9 oz)

Comprimento do sistema

5 m ou 9 m incluindo cabo de extensão; o modelo selecionado é 9 m

Temperatura de operação do Proximitor

-52°C a +100°C

Temperatura de armazenamento do Proximitor

-52°C a +105°C

Umidade relativa

100% condensante, não submersível quando os conectores estão protegidos

Fiação de campo

0,2 a 1,5 mm²; máximo de 305 m para o monitor

Serviço comercial

Revisão do Sistema de Longo Alcance Amikon

Para uma solicitação de migração ou substituição de 11 mm, os registros de revisão do pedido listam todos os três componentes do transdutor e a plataforma do monitor antes da cotação.

Revisão do Pedido

Inspeção e Testes

Embalagem e Despacho

Revisão DOA · Revisão de devoluções · Termos de garantia · Suporte pós-venda. Escopo e condições são confirmados com a cotação.

O serviço comercial Amikon é independente das informações técnicas do fabricante acima.

Solicitação de cotação

Enviar um RFQ completo

Inclua estes cinco itens para que a solicitação possa ser revisada sem atrasos evitáveis.

✓Número da peça
✓Quantidade
✓Destino
✓Data necessária
✓Modelo da máquina / sistema

Seis respostas específicas do modelo

Perguntas Frequentes

O que a opção 90 especifica no Bently Nevada 330780-90-05?+

Seleciona um comprimento total do sistema de transdutor de 9,0 m e montagem em painel para o Sensor Proximitor 3300 XL 11 mm.

Qual escala de saída e faixa linear se aplicam ao Bently Nevada 330780-90-05?+

Com uma sonda e cabo de 11 mm correspondentes, o fator de escala é de 3,94 V/mm (100 mV/mil) ±10% em uma faixa de 4,0 mm, aproximadamente 0,5 a 4,5 mm do alvo.

Qual lacuna e tamanho de alvo são recomendados para o Bently Nevada 330780-90-05?+

A lacuna recomendada é de 2,5 mm e o diâmetro mínimo recomendado do alvo plano é de 30,5 mm.

Qual sonda e cabo de extensão devem ser emparelhados com o Bently Nevada 330780-90-05?+

Use componentes 3300 XL 11 mm cujo cabo da sonda mais cabo de extensão totalize 9,0 m. Uma cadeia de sonda de 8 mm não é a entrada especificada.

O Bently Nevada 330780-90-05 pode substituir apenas o Proximitor em um sistema da série 7200?+

Não. Substitua a cadeia completa de transdutores 7200 por componentes 3300 XL 11 mm correspondentes e use uma configuração de monitor que suporte a opção de 11 mm.

Qual atualização de monitor pode ser necessária ao instalar o Bently Nevada 330780-90-05?+

Para uma plataforma 3500, o software de configuração deve listar o sistema 3300 XL 11 mm como uma opção compatível antes do comissionamento.

Referências de fornecimento independente

Peças de reposição multimarca também solicitadas

M19133DDS72M44V47 4026100170443140AVI03000C200H-CPU03-E2C200H-CPU03-EPMS246-NB-DA1G-V1ZDL-EC1AWMZH3C16TKJ3241X1-BA11761-NET-ENIH60B70 F1-7/16CPX-AP-I-EP-M12OLM/G11 6GK1502-2CB106GK5991-2AD00-8AA0164393 EGSE-2-ZPE4048433KM50TSBA12276M4002.102-B38-07-027016CYDU/GLA880-D1187LX31-05625006-3060-000M144223IC670MDL330J6ES7522-5HF00-0AB03RA1215-1BA15-1BB4700DC-R330Z1GFP300153-2M

Importante: Estes números de peça são apenas referências de fornecimento independentes. Eles não são substitutos para 330780-90-05. A compatibilidade, configuração e inventário devem ser confirmados separadamente.
