Honeywell FC-UGAI01 SIL2 ユニバーサル安全アナログ入力バリア

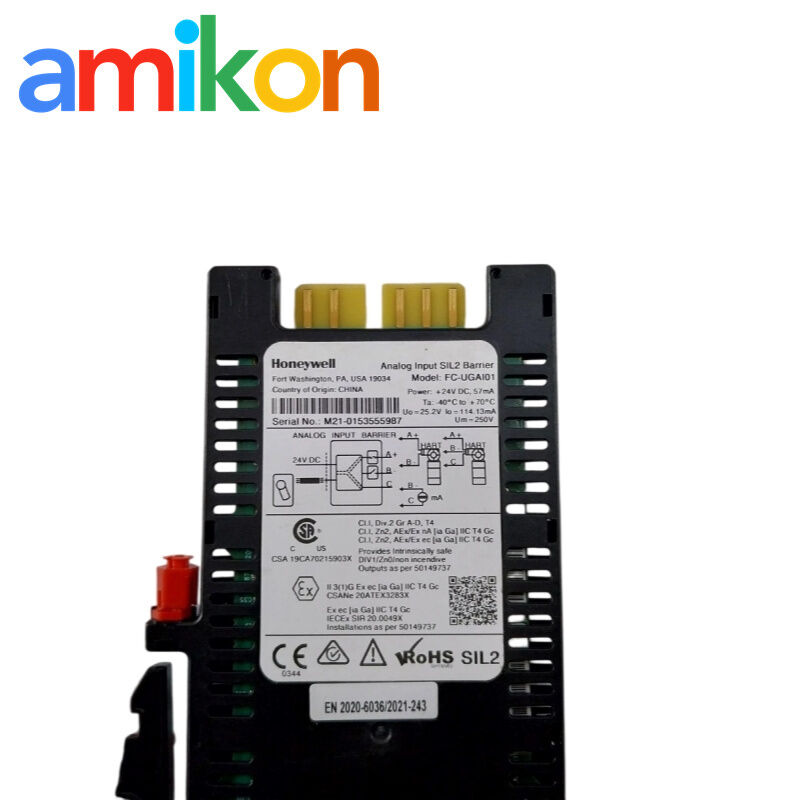

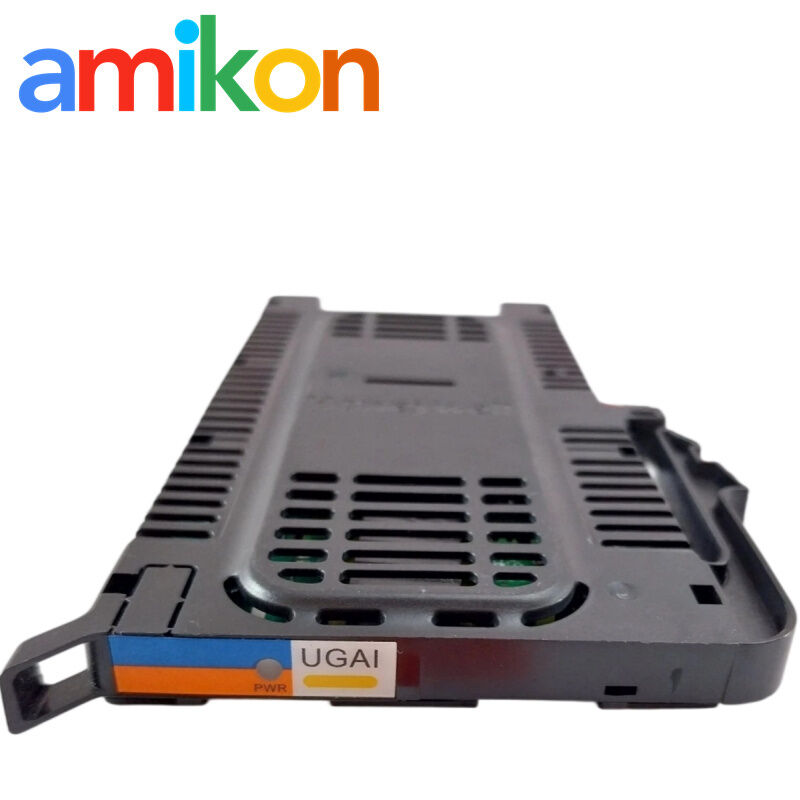

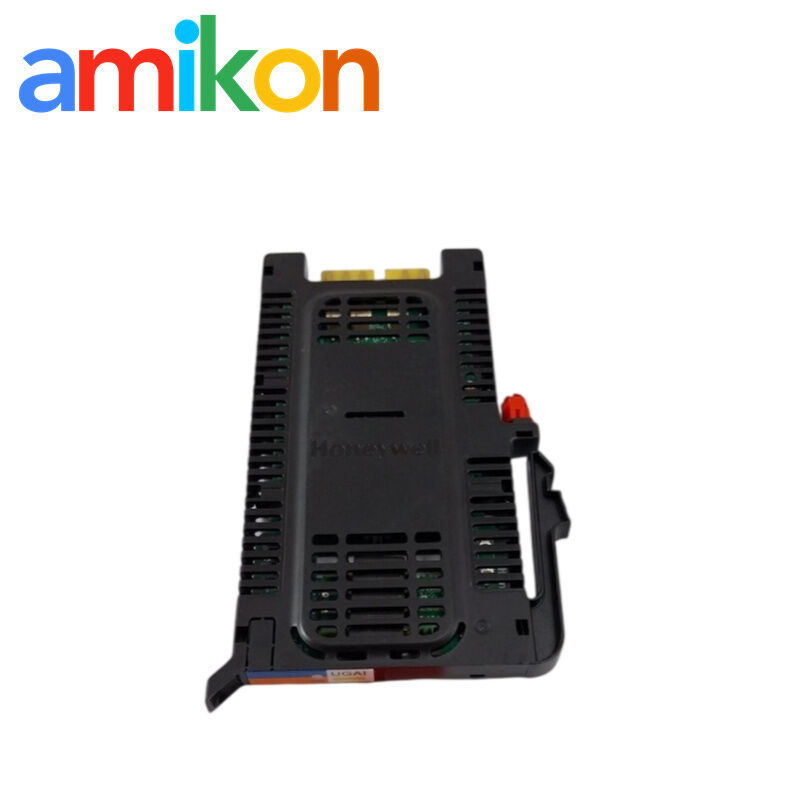

Honeywell FC-UGAI01 SIL2 ユニバーサル安全アナログ入力バリア

Honeywell SIL2 安全バリア

ユニバーサルアナログ入力バリア

Honeywell セーフティコントローラー（保証付き）

ブランド名:

Honeywell

モデル番号:

FC-UGAI01

送信
引用を要求しなさい
Honeywell FC-UGAI01 SIL2 ユニバーサル安全アナログ入力バリア Honeywell FC-UGAI01 SIL2 ユニバーサル安全アナログ入力バリア Honeywell FC-UGAI01 SIL2 ユニバーサル安全アナログ入力バリア
製品詳細
ハイライト:

Honeywell SIL2 安全バリア

,

ユニバーサルアナログ入力バリア

,

Honeywell セーフティコントローラー（保証付き）

関連製品
良い値段 Honeywell CC-SCMB05 51308657-106 51308658-276 拡張C300v5メモリバックアップモジュール オンライン

Honeywell CC-SCMB05 51308657-106 51308658-276 拡張C300v5メモリバックアップモジュール

お問い合わせ
良い値段 Honeywell CC-SCMB02 51199932-200 C300 メモリバックアップアセンブリ オンライン

Honeywell CC-SCMB02 51199932-200 C300 メモリバックアップアセンブリ

お問い合わせ
良い値段 Honeywell CC-TSF901 CC-SFW901 8ポートセーフティファイアウォール IOTAアセンブリ オンライン

Honeywell CC-TSF901 CC-SFW901 8ポートセーフティファイアウォール IOTAアセンブリ

お問い合わせ
良い値段 Honeywell CC-HCN911 51307206-175 水平9ポート制御ファイアウォール IOTA オンライン

Honeywell CC-HCN911 51307206-175 水平9ポート制御ファイアウォール IOTA

お問い合わせ
送信
今接触
製品の説明

極めて安全なアナログ入力/UMS

FC-UGAI01

FC-UGAI01は,ハニーウェルユニバーサルマーシャルリング安全組件用のSIL 2単チャンネル電磁隔離アナログ入力バリアで,4 〜 20 mAおよびHARTフィールド信号をサポートする.

タイプ
単チャンネルアナログ入力バリア
システム
安全 を 確保 する 普遍 的 な 行動
集中する
4×20 mA,HARTと3方向隔離

公式データ

テクニカル仕様

この正確なモデルの検証された仕様を表示するにはグループを選択します.

参照 6 識別と物理的仕様
モデル FC-UGAI01
製品種類 ユニバーサル・セーフティ・バリア・アダプタ
チャンネル 1
サイズ 118 × 85.75 × 10 mm
組み立てオプション バックプランのマウント,スクリューなし
マウント DINレールマウントとスナップハウジングのベースプレート
図 7 環境と機械の仕様
動作温度 -40〜+70°C
保存/輸送温度 -40〜+85°C
動作湿度 5~95%,凝縮しない
動作振動 0.5 g, 10 〜 150 Hz
動作しない振動 1g,10 〜 150 Hz
操作ショック 5g
動作しないショック 15g
9 電気・信号仕様
電源 24V DC
定数電流 24Vで55mA
電力消耗 1W 24V DC 20mAループ電流で
フィールド隔離への電源/DCS 1500V AC
電流入力 HART で 4 〜 20 mA
オープンワイヤの電流 150 μA未満
20°Cでの転送精度 ±20 μA
短回路電流 23.5mA
最大負荷で利用可能な電圧 16V 20mA のフィールド電流
インターフェースとコンプライアンス仕様 8 図
DCS側接続器 CC-UGIA01の37ピンDSUBについて
フィールド・ターミナル CC-UGIA01の3階層端末ブロック
サポートされている配線モード 2線源,3線源,2/4線シンク
安全性評価 SIL 2からIEC 61508
侵入防止 IP20からIEC60529
燃やす可能性 V0 から UL 94
ATEX / IECEx エクシ [ia Ga] IIC T4 Gc
準拠性 RoHS

公式関係

互換性 と 代替性

ハニーウェルは,CC-UGIA01汎用電磁隔離ベース組件のためにFC-UGAI01を指定している.公式の安全システム文書では,サポートされているユニバーサル・セーフティI/OアーキテクチャでFC-PUIO01とFC-RUSIO3224も識別されています.構成とケーブル選択はシステム固有のままである.

フィールドの文脈

アプリケーションとエラーシナリオ

症状から次回の検査まで 各症例を読み取ります

01

フィールド側開いたワイヤ

観察する4 〜 20 mA の入力は,文書化されたオープンワイヤ状態に該当します.

チェック障害障害の透明性を利用し,固有安全設計を回避することなくフィールドケーブル,端末,送信回路を検証する.

リスク無効な安全測定は,安全な操作を要求したり,プロセスを停止させることもあります.

02

逆極性またはループ電流がない場合

観察する送電回路は 期待される電流を確立しない

チェック設定された源またはシンクモードのA/B/C端末の使用を確認し,極度を確認する.アダプタには反極性保護が含まれます.

リスク誤った配線により 稼働が遅れて 安全チャネルが利用できなくなります

03

HART 通信は利用できません

観察する4×20 mA の値が存在しますが,HART 通信は存在しません.

チェック選択された配線モードが HART,CC-UGIA01接続,完全なループの配置をサポートしていることを確認します.

リスク装置の診断機能の喪失は,アナログ安全信号が使用中である間,メンテナンスが長くなる可能性があります.

商用サービス

アミコンについて

独立した調達 文書化された注文処理 産業自動化部品の販売後サポート

Amikon commercial service team
商業サービスチーム
Amikon spare-parts warehouse
部品倉庫
命令の見直し
部品番号と注文の文脈
検査と試験
状態と可用な結果
梱包と出荷
目的地への保護包装
DOA&リターン
証拠の見直しと承認
保証
引用文で表した条件
販売後サポート
注文関連サービスフォローアップ

RFQチェックリスト

5つの注文の詳細を送信します.

01部分番号
02量
03目的地
04要求される日
05機械/システムモデル

独立した供給源の参照

複数のブランドのスペアパーツも要求される

提供されたリストからランダムに選択された30モデルが,独立した調達調査のために使用されました.

警告:これらのモデルは,独立した調達参照のみであり,FC-UGAI01を代用するものではありません.互換性,構成および在庫は,各要求に対して別々に確認する必要があります.

01TB-C3-AI16-KS-Y188681
02KES-USB,KES-F7
03サシー・ソホ-0103-1700
04AAI835 AAI835-H00
05265302-U5-P2
06886670-1,TE-876670-1-RH
072000A
08DAC-05
093500/22M 138607-01
10SWEMAAIR300
11CU408-M12 Pn 53800105
123-AANCPU3 EST3
136002201
14T310 901-T310-WW40
15MON15 LED 05515-004
16ABB KBA 07KT94 H4 07 KT 94 GJR5252100R3261
179903HCMR
18176F3496
19BTA321 E835071
20VBG-ENX-K30-DMD-S16-EV
21VUE-GC2,BPS-HC0-D25A4G
22DSE 7510 MK1
231MRK000508-FAr03
24TR24-BE2DXC6110
25PA05S-133
263051CG5A22A1AB4E5M5
276511200299 IME4102201/G
283500/60 163179-01G
29PR5510/00
30RD0-TI-Ex8.FF.ST P/N: 125520

FC-UGAI01の購入者からの6つの質問

よくある質問

この正確なモデルに対する 簡潔な注文とサービスに関する質問です

ハニーウェルFC-UGAI01にはどの組装ラベルが付属すべきですか?

FC-UGAI01ラベルと関連するCC-UGIA01ベース組の識別子を記載する.

ハニーウェルFC-UGAI01の配線は?

施設で使用されている源またはシンク配線モード,フィールド装置の種類,端末の配置を記載する.

ハニーウェルFC-UGAI01の評価に役立つ欠陥証拠は?

ループの電流,開いたワイヤの表示,極度チェック,影響を受けた安全チャネルの記録を含みます.

ハンニウェル FC-UGAI01 について HART の使用を申告すべきですか?

はい,HART通信が必要かどうかを確認し,ループの完全な配置を 提供してください.

ハニーウェル FC-UGAI01 の サイト 承認 文脈 は?

設置されたチャネルに適用される危険区域および機能安全要件を記録する.

ハニーウェル FC-UGAI01 の RFQ に 添付 する 詳細 は 何 です か

部品番号,数量,目的地,必要な日付,機械またはシステムモデルを記載します.
