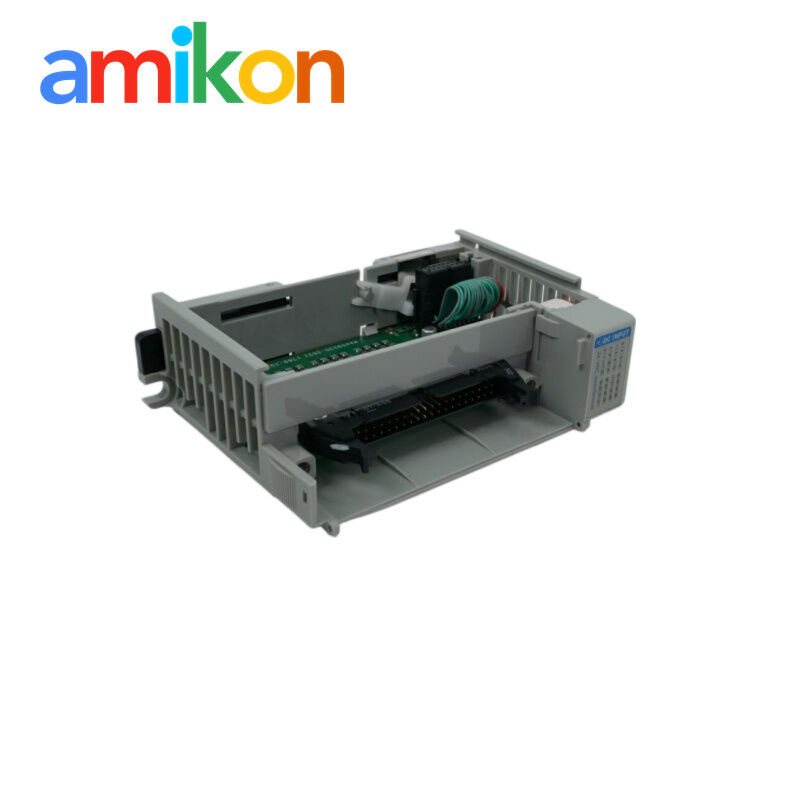

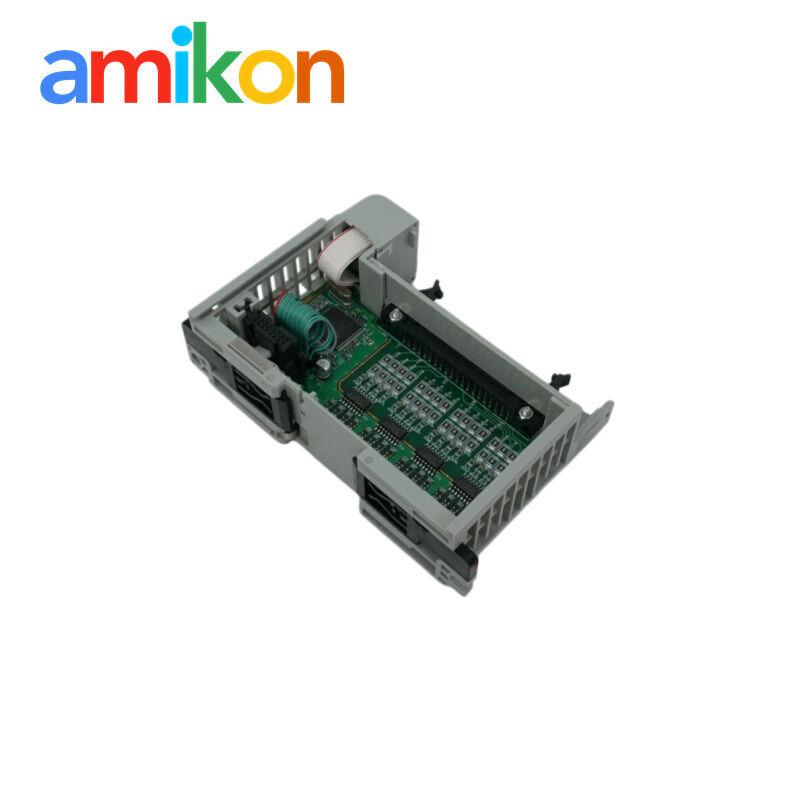

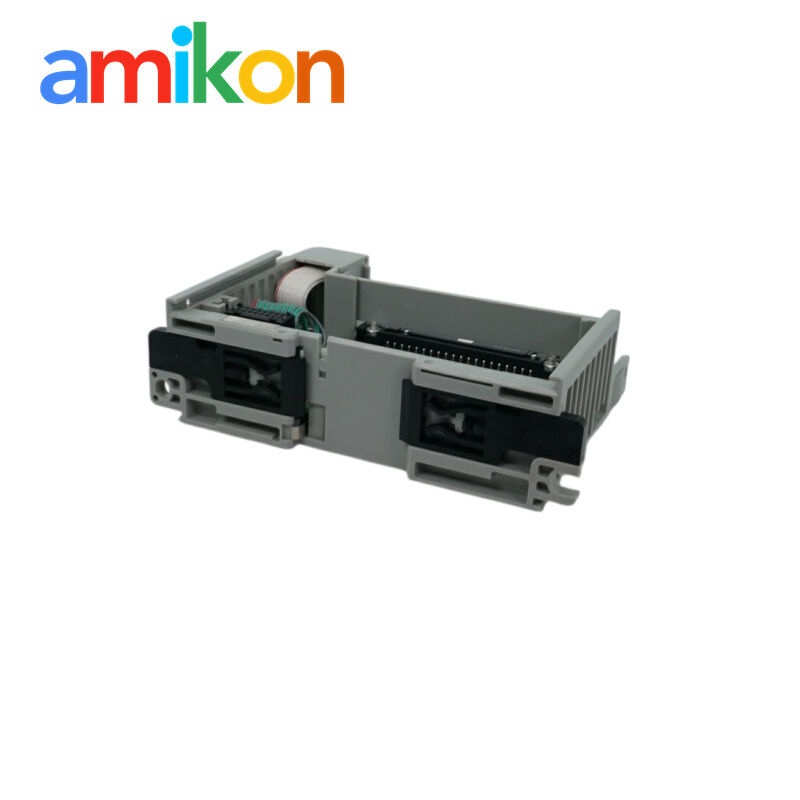

ألين برادلي 1769-IQ32T وحدة إدخال/إخراج مدمجة 32 نقطة 24 فولت تيار مستمر وحدة إدخال مصدر الحوض
وحدة إدخال Allen Bradley 1769-IQ32T
وحدة مصدر ومغسلة 24V DC
وحدة I/O مدمجة بـ 32 نقطة
مكان المنشأ:
الولايات المتحدة الأمريكية
اسم العلامة التجارية:
Allen Bradley
رقم الموديل:
1769-IQ32T
وحدة إدخال Allen Bradley 1769-IQ32T
,وحدة مصدر ومغسلة 24V DC
,وحدة I/O مدمجة بـ 32 نقطة
ألن برادلي 1769-IQ32T وحدة مدخل مصدر المغسلة المترددة 24 فولت
32 نقطة تم إيقافها 24 فولت DC المغسلة / وحدة مدخل المصدر لـ 1769 Compact I / O / CompactLogix. بنيت للحفاظ على الوثائق ومراجعة التوافق وتخطيط الاقتباس.
الغرض الصناعي وحالات الاستخدام
يتم تطبيق 1769-IQ32T في أجهزة الاستشعار عالية الكثافة ، وأزرار الضغط ، ومفتاح الحد وجمع مدخلات الحالة في CompactLogix ، MicroLogix 1500 التوسع ، 1769-AENTR أو 1769-ADN الجمعيات.تشمل المشاريع النموذجية استبدال الإغلاق المخطط له، استكشافات استكشاف الأخطاء واستعادة القدرة والهجرة حيث يجب أن يبقى رقم الكتالوج المثبت قابل للتتبع.
استخدم حالة موثقة أو إنذارات أو سلوك التحكم لتأكيد التشغيل الطبيعي.
احتفظ بالرسوم الأصلية والبرنامج وصور لوحة الاسم مع السجل الاحتياطي.
لقطة بيانات الدليل الرسمي
| المدخلات | 32 |
|---|---|
| نطاق الجهد | 20.4 ∙ 26.4 فولت DC عند 60 درجة مئوية |
| مجموعات المدخلات | أربع مجموعات معزولة من 8 نقاط |
| تيار الحافلة | 170 mA عند 5V DC |
| تبديد الحرارة | 4.77 واط كحد أقصى |
| تقييم مسافة الطاقة | 8 وحدات |
| مرجع الوثائق | 1769-IN072 / 1769-TD006 |
القيم هي بيانات تخطيط محددة للكتالوج. تحقق من أحدث المنشورات الرسمية ولوحة اسم المنتج قبل العمل الميداني.
التكوين والبرمجة والتشغيل
تعيين الوحدة في تكوين الإدخال / الإخراج، التحقق من فتحة وتصنيف مسافة الطاقة، خريطة جميع 32 علامة مدخلات والمرشحات الرقمية،ثم التحقق من صحة كل مجموعة معزولة مع الأسلاك الصحيحة المغسلة / مصدر المجال.
- عزل الطاقة واتبع إجراءات السلامة
- سجل التوصيلات، وعناوين، والبرمجيات الثابتة والموقف الميكانيكي قبل إزالتها.
- تثبيت فقط بعد تأكيد التوافق بين الكتالوج والنظام.
- استعادة مشروع معتمد أو مجموعة معايير؛ اختبار تشخيصات وكل وظيفة متأثرة.
اطلب المخزون والحالة وأفضل عرض
أيميكون توفر مصادر اقتصادية لقطع الغيار الصناعية، والتحقق من أرقام الكتالوج ودعم الشحن الموحد. يتم مراجعة العروض الجدية على الفور.وقت استجابة العرض العادي هو خلال 48 ساعة.
الاتصال: (ميا تشنغ)
دورة الحياة وتوجيه الهجرة
1769 Compact I/O لا يزال شائعاً في الأنظمة المثبتة. احتفظ بـ 1769-IQ32T للحفاظ على الوثائق؛ قم بتقييم 5069 Compact 5000 I/O فقط كهجرة مصممة مع الأسلاك الجديدة،الهندسة المعنية بالاتصال والطاقة.
قاعدة الاستبدال:الاحتفاظ بـ 1769-IQ32T للحفاظ على الصيانة المماثلة عندما تتطلب وثائق المشروع ذلك. للتحديث ، قارن المنصة المدعومة ، الواجهة الكهربائية ، تحويل البرنامج ،متطلبات قطع الألواح أو الهيكل والجهد في التحقق من صحة.
شروط التخطيط:استبدال 1769-IQ32T · 1769 Compact I/O / CompactLogix احتياطي · هجرة الأتمتة القديمة · مخزون الصيانة الصناعية
الأسئلة المتكررة الخاصة بالنموذج (FAQ)
كيف يمكنني التحقق من رقم الكتالوج الدقيق؟
الإجابة:قم بمطابقة لوحة الاسم الكاملة 1769-IQ32T ، السلسلة / المراجعة ووثائق 1769 Compact I / O / CompactLogix ؛ لا تأمر من المظهر وحده.
هل هو بديل مباشر لوحدة مماثلة بصريا؟
الإجابة:ليس تلقائياً، تأكدي من القيم الكهربائية، فتحة أو تنسيق التثبيت، البرمجيات الثابتة/البرمجيات والأسلاك الميدانية قبل الاستبدال
أين يستخدم عادة 1769-IQ32T؟
الإجابة:أجهزة استشعار عالية الكثافة، زر الضغط، مفتاح الحد وجمع مدخلات الحالة في CompactLogix، MicroLogix 1500 التوسع، 1769-AENTR أو 1769-ADN الجمعيات.
ما الذي يجب التحقق منه قبل التثبيت؟
الإجابة:تعيين الوحدة في تكوين الإدخال / الإخراج، التحقق من فتحة وتصنيف مسافة الطاقة، خريطة جميع 32 علامة مدخلات والمرشحات الرقمية،ثم التحقق من صحة كل مجموعة معزولة مع الأسلاك الصحيحة المغسلة / مصدر المجال.
هل البند متاح حالياً؟
الإجابة:الإعلان مكتوب في المخزون، اطلب تأكيد مكتوب على الكمية والحالة قبل الدفع.
ما هو الضمان المقدم؟
الإجابة:يتم ذكر نطاق الضمان ومدته في الاقتراح الرسمي ويعتمد على الحالة والقناة المقدمة.
متى يمكن شحنها؟
الإجابة:الإرسال القياسي هو 2-3 أيام عمل بعد تأكيد الطلب والدفع.
1769 قائمة التخطيط المتوافق مع الإدخال والخروج المدمجة
تم اختيارها لنفس المنصة، دعم الأجهزة أو علاقة الهجرة الموثقة تأكيد توافق الكتالوج قبل الطلب.
| النموذج المرتبط | النموذج المرتبط |
|---|---|
| 1769-IQ16 | 1769-IQ16F |
| 1769-IQ32 | 1769-IQ32K |
| 1769-IA16 | 1769-IM12 |
| 1769-OB16 | 1769-OB16P |
| 1769-OB32 | 1769-OB32T |
| 1769-OV16 | 1769-OV32T |
| 1769-IQ6XOW4 | 1769-IF4 |
| 1769-IF8 | 1769-OF4 |
| 1769-HSC | 1769-بوليان |
| 1769-AENTR | 1769-ADN |
| 1769-PA2 | 1769-PB2 |
| 1769-PA4 | 1769-PB4 |
| 1769-ECR | 1769-ECL |
| 1769-CRR1 | 1769-CRL1 |
| 1769-L33ER | 1769-L35CR |
